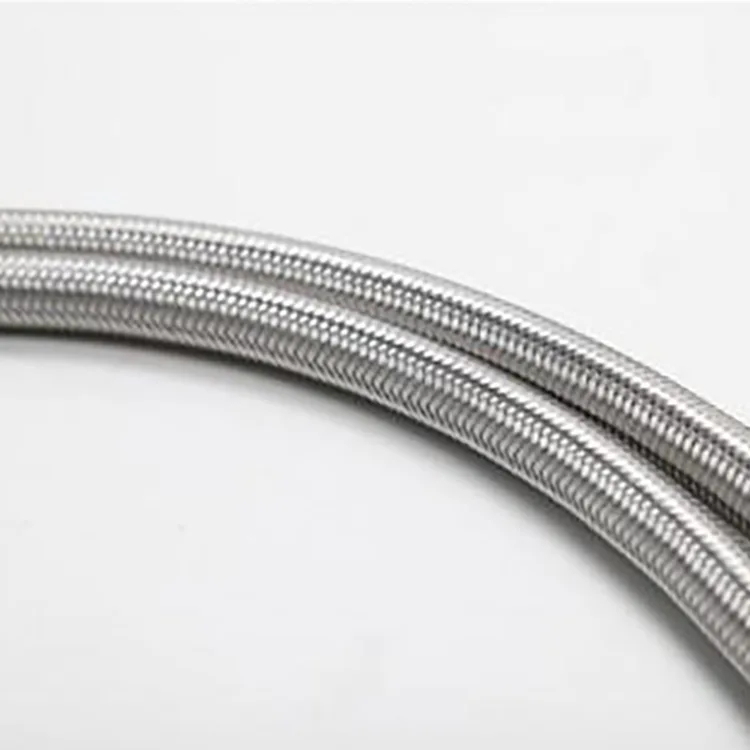

Металлический шланг

Металлический шланг является важнейшим компонентом для множества промышленных, коммерческих и бытовых систем транспортировки жидкостей и газов. Разработанный для поглощения вибраций, компенсации теплового расширения и устранения несоосности трубопроводов, данный гибкий трубопровод обеспечивает безопасную и надежную эксплуатацию даже в сложных рабочих условиях. Компания JIDONGDA совершенствует технологии проектирования и производства металлических рукавов благодаря строгому подбору материалов, точным процессам гофрирования и профессиональной интеграции концевых соединений.

Основные параметры и варианты исполнения

• Номинальный диаметр (DN): диапазон от DN6 (1/4 дюйма) до DN300 (12 дюймов) и более для крупномасштабных промышленных трубопроводных систем.
• Рабочее давление (PW): обычно от полного вакуума до 350 бар в зависимости от диаметра, количества армирующих оплеток и толщины гофрированной стенки.
• Разрывное давление (PB): стандартные сборки разработаны с коэффициентом безопасности 4:1 относительно рабочего давления.
• Диапазон рабочих температур: стандартные конструкции из нержавеющей стали работают в диапазоне от -200°C до +600°C; специальные жаропрочные сплавы позволяют расширить температурный диапазон до 800°C и выше.
• Радиус изгиба: минимальные статические и динамические радиусы изгиба определяются для каждого диаметра, чтобы предотвратить чрезмерные механические нагрузки.
• Гибкость и длина рабочего хода: определяются возможностью осевого сжатия, растяжения, бокового смещения и углового перемещения.
• Концевые соединения: доступны фланцевые, резьбовые, сварные, санитарные, Camlock-соединения, а также индивидуальные варианты исполнения.

Часто задаваемые вопросы

В чем разница между кольцевым и спиральным гофрированным металлорукавом, и какой вариант рекомендует JIDONGDA?

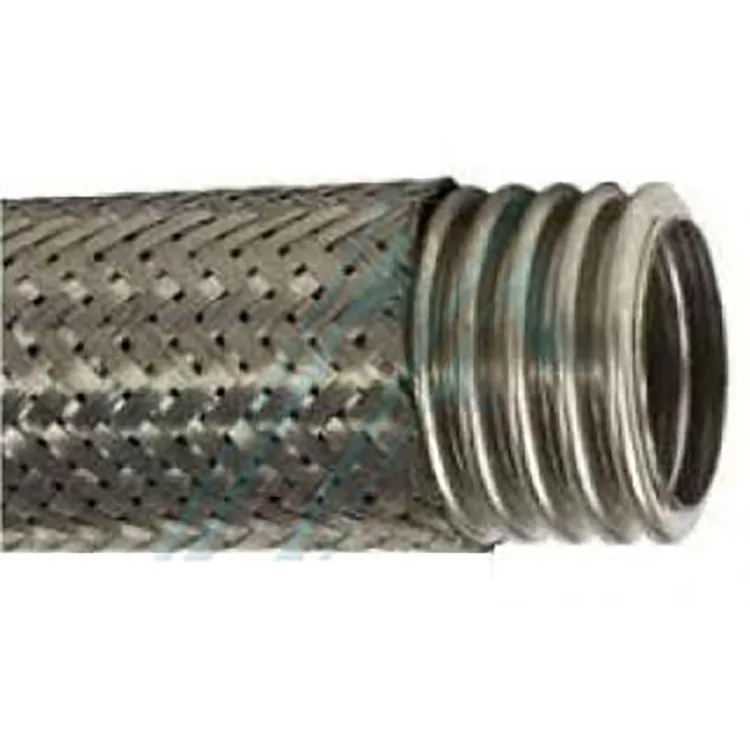

Кольцевой гофрированный Металлический шланг состоит из серии равномерных параллельных колец, обеспечивая более высокую гибкость, меньший радиус изгиба и повышенную способность выдерживать давление благодаря эффективной работе оплетки. Спиральный гофрированный металлорукав имеет непрерывный винтовой профиль и обычно характеризуется меньшей гибкостью и более низкими показателями давления, но может иметь более низкую стоимость для неответственных стационарных применений.

JIDONGDA в основном производит кольцевые гофрированные металлорукава, поскольку они обеспечивают более высокую производительность, увеличенный срок усталостной службы и возможность работы в условиях полного вакуума. Для применений, где высокая гибкость не является обязательным требованием, спиральные варианты могут быть изготовлены после проведения технического анализа.

Как определить правильную длину металлического рукава для компенсации вибраций?

Для эффективного поглощения вибраций длина сборки должна быть достаточной, чтобы возникающие перемещения не заставляли рукав изгибаться ниже минимального динамического радиуса изгиба. Рабочая длина — участок рукава без ограничений со стороны концевых соединений — должна составлять не менее 10 номинальных диаметров для простых боковых вибраций и увеличиваться при высокой амплитуде и частоте колебаний.

Инженеры JIDONGDA могут выполнить анализ движения на основе данных о перемещениях оборудования и рекомендовать оптимальную свободную длину, предотвращая преждевременное усталостное разрушение.

Можно ли использовать Металлический шланг в условиях полного вакуума без риска деформации?

Да. Кольцевые гофрированные металлорукава JIDONGDA с полной оплеткой рассчитаны для работы при полном вакууме. Специальный профиль гофрирования в сочетании с внешней оплеткой предотвращает деформацию и схлопывание конструкции при снижении внутреннего давления ниже атмосферного.

Для критически важных вакуумных систем при повышенной температуре необходимо провести дополнительную проверку, чтобы убедиться в сохранении достаточной прочности материала. В таких случаях может применяться внутренняя гильза для повышения структурной стабильности.

Что вызывает износ оплетки и как его предотвратить?

Основными причинами износа оплетки являются трение о соседние конструкции, чрезмерные перемещения или контакт между оплеткой и гофрированным сердечником. При циклическом движении также возможно локальное истирание из-за контакта между отдельными слоями оплетки.

Для предотвращения повреждений рекомендуется обеспечить достаточный монтажный зазор, использовать защитные внешние покрытия, такие как металлическая броня Interlock или силиконовые кожухи, а также избегать схем установки, при которых возможен контакт оплетки с другими элементами. JIDONGDA может установить защитные рукава непосредственно на производстве для значительного увеличения срока службы изделий в условиях повышенного истирания.

Какие испытания проходят изделия JIDONGDA перед отправкой?

Каждая сборка проходит гидростатическое испытание давлением 1,5 раза выше номинального рабочего давления с выдержкой времени в соответствии с международными стандартами. Для газовых применений выполняется пневматическое испытание в контролируемых условиях.

По запросу доступны дополнительные методы неразрушающего контроля, включая капиллярную дефектоскопию сварных соединений, положительную идентификацию материала (PMI) и испытание на утечку гелием. Испытания на разрыв регулярно проводятся на образцах каждой производственной партии для подтверждения расчетных запасов прочности. Сертификаты соответствия и отчеты об испытаниях входят в стандартную документацию.
