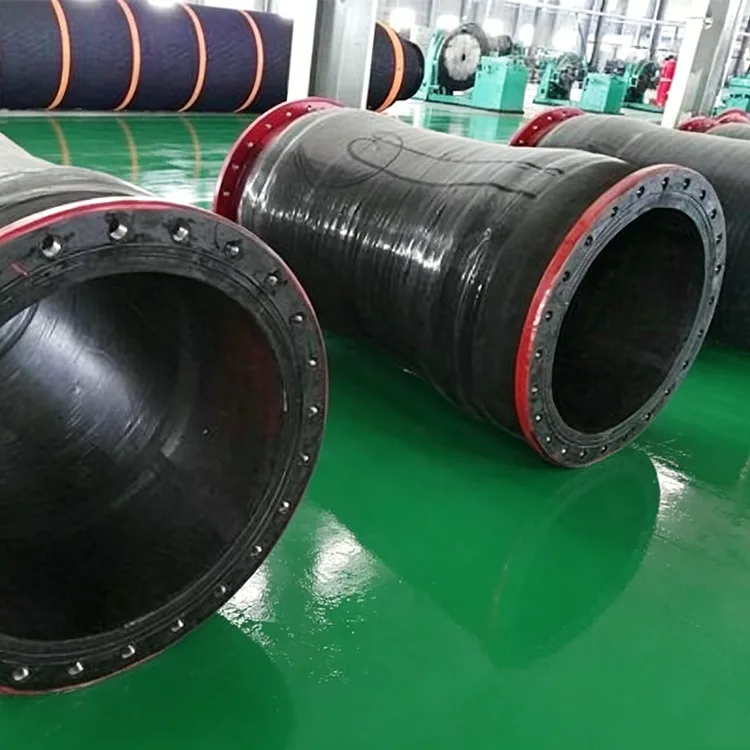

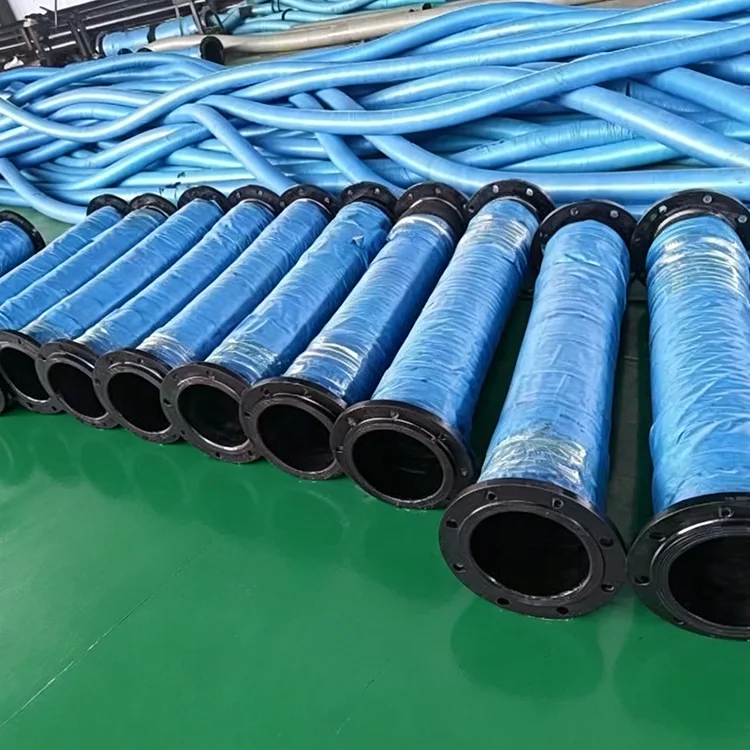

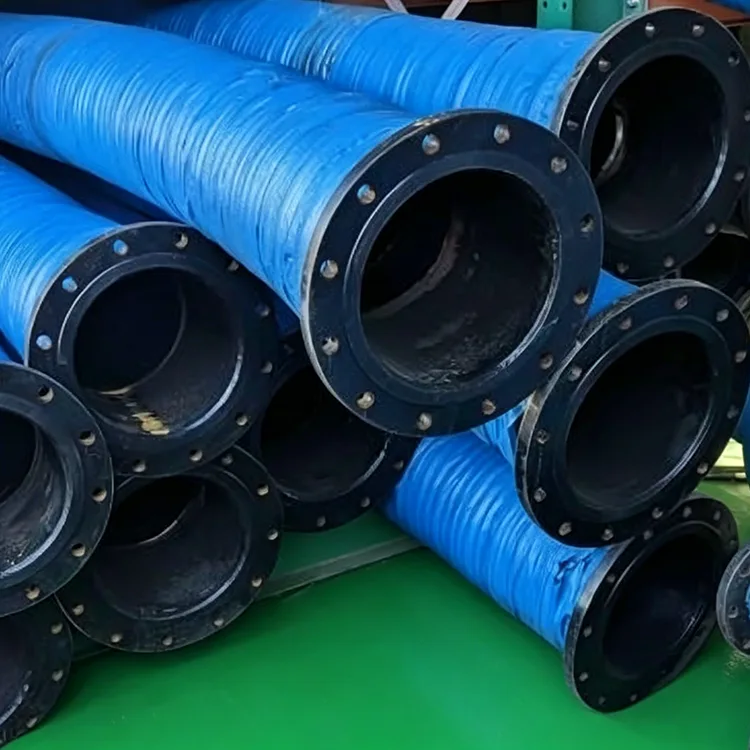

Большого диаметра рукав для растворного шлама

JIDONGDA Большого диаметра рукав для растворного шлама — это прочный гибкий резиновый шланг, предназначенный для работы в условиях высокой абразивности частиц и высокого содержания твердых веществ. Внутренняя облицовка выполнена из композитной износостойкой резины в сочетании с несколькими высокопрочными армирующими слоями и опциональным спиральным стальным проволочным каркасом, что обеспечивает непрерывную и стабильную подачу материала в сложных средах, таких как грязь, строительный раствор, шлак и строительная затирка. В условиях интенсивной транспортировки это эффективная альтернатива стальным трубам: стальные трубы подвержены износу и поломкам, компоновка трубопроводов ограничена, а простои для технического обслуживания происходят часто; в то время как шланги JIDONGDA сочетают в себе износостойкость, гибкость и устойчивость к давлению, что позволяет инженерным и горнодобывающим заказчикам снизить затраты в долгосрочной перспективе.

Конструкция и конфигурация материалов

Каждый слой специально оптимизирован для износостойкости и структурной стабильности, а характеристики могут быть адаптированы в зависимости от транспортируемой среды:

1. Внутренний слой: Высокоизносостойкая композитная формула из натурального каучука (NR) + синтетического износостойкого каучука, противостоящая непрерывной эрозии твердыми частицами.

2. Армирующий слой: Многослойная высокопрочная волоконная обмотка; спиральный каркас из стальной проволоки опционально для условий высокого давления.

3. Буферный слой: Ударопрочный переходный слой, смягчающий мгновенный удар крупных твердых частиц.

4. Внешний защитный слой: Защитная оболочка из износостойкой, устойчивой к порезам и УФ-излучению резины, пригодная для длительного использования на открытом воздухе.

5. Концевые соединители: Стандартные фланцы и зажимные соединители; быстроразъемные соединители могут быть изготовлены на заказ для удобной сборки на месте.

Испытания на эксплуатационные характеристики и проверка качества

1. Испытание на износостойкость: Имитация высокоскоростной циркуляционной эрозии минеральной суспензии, содержащей песок; скорость износа внутренней облицовки значительно ниже отраслевого стандарта, а срок службы более чем в два раза превышает срок службы обычных шлангов для суспензий.

2. Испытание давлением: Рабочее давление 0,6–1,6 МПа, давление разрыва ≥ 3-кратного рабочего давления; для исключения потенциальных рисков утечки используется испытание переменным давлением воды и давлением суспензии.

3. Испытание на ударопрочность: Имитация непрерывного удара крупных заполнителей, циклическое воздействие ≥ 10 000 раз; отсутствие трещин, вздутий или структурных повреждений после испытания.

4. Испытание на усталость при изгибе: Многократный изгиб всей трубы большого диаметра для проверки гибкости и прочности межслойного сцепления; отсутствие расслоения, утечки пульпы или проблем с необратимой деформацией.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Примеры применения в реальных инженерных условиях:

Пример 1: Проект транспортировки отходов железорудного рудника во Внутренней Монголии

Первоначальные бесшовные стальные трубы, транспортирующие отходы железорудного рудника, изнашивались в течение 2-3 месяцев из-за частиц минералов высокой твердости, что приводило к частым остановкам и высоким затратам на замену.

1.Решение: Были выбраны гибкие шланги JIDONGDA DN400 с армированием стальной проволокой, облицованные специально изготовленным сверхизносостойким резиновым материалом, подходящим для отходов железорудного рудника высокой плотности.

2. Результаты эксплуатации: После 16 месяцев непрерывной эксплуатации наблюдался лишь незначительный равномерный износ без проколов. Частота простоев на техническое обслуживание сократилась на 75%, что позволило сэкономить более 100 000 юаней в год на затратах на замену и техническое обслуживание.

Пример проекта 2: Проект дноуглубления и мелиорации устья порта в Юго-Восточной Азии

Дноуглубительные суда должны транспортировать смешанный коралловый гравий и ил на большие расстояния. Морские условия требуют использования плавучих трубопроводов, а обычные тонкостенные шланги легко повреждаются от ударов частиц.

1. Решение: Поставка дноуглубительных шлангов DN600 с полностью УФ-стойким внешним слоем, фланцевыми фитингами и стальной рамой, пригодных для морской транспортировки.

2. Результаты эксплуатации: Стабильная работа на протяжении всего 8-месячного периода строительства, адаптация к приливному плаванию и изгибам без утечек, а также повышение эффективности строительства на 28% по сравнению с традиционными жесткими трубопроводами.

Таблица параметров модельных спецификаций

Области применения

1. Системы трубопроводов для транспортировки шлама и отходов горнодобывающей промышленности

2. Перекачка и транспортировка строительного раствора и бетона

3. Проекты дноуглубления рек и транспортировки наносов

4. Оборудование для обработки промышленных твердых отходов и шлама

5. Дноуглубление портов и мелиорация прибрежных зон

6. Системы сброса шлама в туннелях и подземных сооружениях

7. Трубопроводы для транспортировки цементных заводов и сырья для строительных материалов

Основные преимущества

1. Сверхизносостойкая футеровка: Специально разработана для сред с высоким содержанием твердых частиц, значительно продлевая срок службы

2. Большой диаметр и высокая пропускная способность: Соответствует требованиям к транспортировке больших объемов в инженерных целях, повышая общую эффективность строительства

3. Ударопрочная армированная конструкция: Эффективно поглощает удары частиц, снижая риск внезапного разрушения

4. Гибкость монтажа: Сложность укладки значительно ниже, чем у стальных труб, подходит для узких, извилистых и сложных строительных площадок

5. Многослойное композитное армирование: Более высокая общая несущая способность Производительность, подходит для непрерывной транспортировки тяжелых грузов

6. Полный спектр услуг по индивидуальной настройке проекта: Класс износостойкости, состав резины и тип соединения могут быть скорректированы в зависимости от транспортируемой среды.

Упаковка, транспортировка и сроки доставки

1. Упаковка: Крепление стальным каркасом + износостойкая защитная пленка для предотвращения царапин и повреждений во время транспортировки.

2. Способ транспортировки: Морские перевозки, наземный транспорт и контейнерные перевозки — все варианты приемлемы.

3. Стандартные сроки доставки: 10–30 рабочих дней, могут меняться в зависимости от спецификаций и количества заказа.

Часто задаваемые вопросы

В1. Какое номинальное давление следует выбрать для шланга JIDONGDA Большого диаметра рукав для растворного шлама для транспортировки отходов горнодобывающей промышленности?

О: Для обычных отходов с низким и средним содержанием твердых частиц рекомендуется использовать шланг с давлением 0,6–1,0 МПа без армирования стальной проволокой; Для работы с крупными частицами высокой плотности и в условиях больших колебаний давления рекомендуется использовать модель с армированием из спиральной стальной проволоки 1,0–1,6 МПа, обеспечивающую трехкратный запас прочности на разрыв для предотвращения разрыва из-за внезапных изменений давления. Наша техническая команда может предложить индивидуальные решения по выбору, исходя из концентрации суспензии и параметров насоса.

Вопрос 2. Может ли эта модель Большого диаметра рукав для растворного шлама полностью заменить стальные трубы в стационарных трубопроводах большой протяженности?

Ответ: Стальные трубы могут быть полностью заменены в местах соединения колен, корпуса насоса и в зонах с сильной эрозией и износом. В прямых магистральных трубопроводах большой протяженности в качестве основного материала рекомендуются стальные трубы, а в легко изнашиваемых участках используются гибкие шланги JIDONGDA. Шланги смягчают вибрацию трубопровода и удары частиц, снижая общий износ трубопровода и минимизируя частоту технического обслуживания.

Вопрос 3. Может ли JIDONGDA изготавливать трубы, длины и концевые фитинги на заказ для зарубежных заказов?

Ответ: Да. Как профессиональный производитель, мы поддерживаем полную OEM/ODM-настройку. Внутренние диаметры могут быть от DN100 до DN1000, а длина отдельных элементов может быть изменена по индивидуальному заказу. Фланцы, зажимы и специальные быстроразъемные фитинги могут быть изготовлены по чертежам. Для специальных сред, таких как химический шлам, коралловый песок и высококремнистая суспензия, формула износостойкого покрытия может быть скорректирована. Экспортные заказы сопровождаются полным комплектом отчетов о контроле качества.
