Плетеный металлический шланг из нержавеющей стали

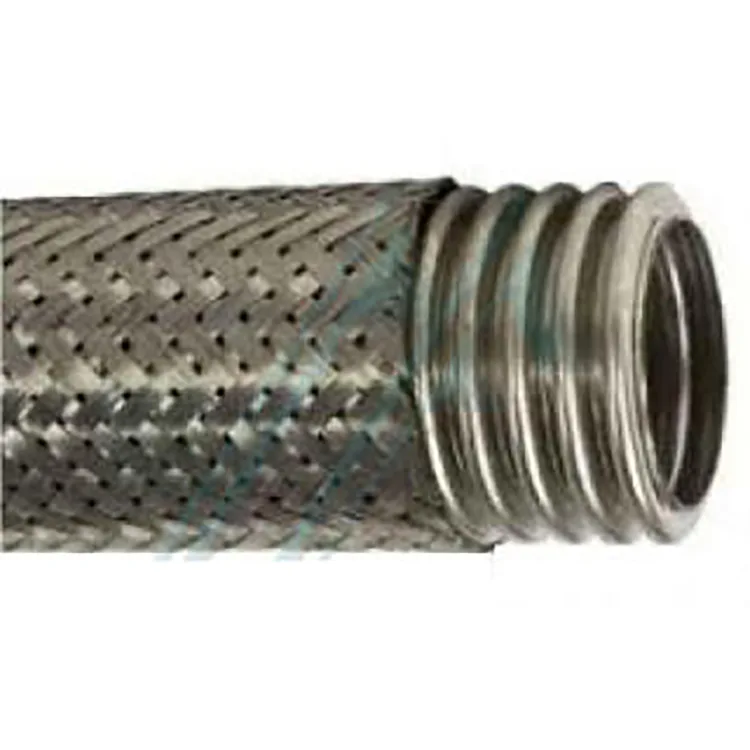

Традиционные жесткие трубопроводы подвержены риску растрескивания, ослабления соединений и возникновения утечек под воздействием вибрации оборудования, многоплоскостных смещений или термических деформаций. Сочетая в себе гибкость, механическую защиту и надежность герметизации, изделия серии JIDONGDA Плетеный металлический шланг из нержавеющей стали служат превосходной альтернативой жестким трубопроводам. Их двухслойная защитная структура — с внутренней гофрированной трубой, компенсирующей деформации, и внешней оплеткой, обеспечивающей усиленную защиту, — позволяет амортизировать рабочие нагрузки и компенсировать смещения трубопровода. Изделия сохраняют герметичность и стабильность характеристик в течение длительного времени даже в условиях экстремальных температур и перепадов давления. Они широко применяются для организации соединений в системах транспортировки рабочих сред, связанных с вращающимся оборудованием (насосами, компрессорами, генераторными установками), и являются ключевым компонентом современных промышленных гидросистем.

Ключевые преимущества продукции

1. Компенсация многоплоскостных смещений:

Обеспечивает компенсацию осевых, поперечных и угловых смещений; устраняет напряжения в трубопроводе, вызванные работой оборудования и тепловым расширением/сжатием, предотвращая тем самым разрывы труб и ослабление соединений.

2. Эффективное гашение вибрации и защита:

Эффективно поглощает и изолирует вибрации, исходящие от вращающегося оборудования (например, насосов и компрессоров), предотвращая их передачу на смежные узлы и трубопроводы, что существенно снижает частоту отказов оборудования.

3. Сверхширокий температурный диапазон:

Выдерживает температуры от -196°C до +450°C, отвечая требованиям эксплуатации в экстремальных условиях, таких как транспортировка криогенных жидкостей, циркуляция высокотемпературного пара и перекачка горячих промышленных сред.

4. Отличная коррозионная стойкость:

Изготавливаются из нержавеющей стали марок SS304 или SS316L, что обеспечивает устойчивость к окислению, воздействию кислот, щелочей и абразивному износу; ...обеспечивает долгосрочную стабильность в агрессивных средах (например, в морской и химической промышленности) и гарантирует увеличенный срок службы.

5. Компактность, гибкость и простота монтажа:

малый вес и податливость материала позволяют прокладывать трубопровод в ограниченном или сложном пространстве оборудования; это упрощает монтаж и сокращает сроки выполнения работ.

6. Возможность индивидуального подбора характеристик и типов соединений:

поддерживаются различные варианты подключений, включая резьбу BSP и NPT, фланцы ANSI/DIN, быстроразъемные соединения и патрубки под приварку; диаметр, длина и конструкция оплетки (однослойная или двухслойная) могут быть адаптированы под конкретные условия эксплуатации.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Строгие испытания рабочих характеристик и контроль качества.

1. Стандарты испытаний

Изделия производятся и испытываются в строгом соответствии с промышленными стандартами безопасности трубопроводов EN ISO 10380 и ASME B31.3; продукция отвечает международным техническим требованиям к безопасности, гибкости и виброгашению в промышленном оборудовании.

2. Имитация условий эксплуатации

Проводятся комплексные испытания, охватывающие как стандартные, так и экстремальные промышленные режимы работы, включая длительные динамические вибрационные нагрузки, имитацию разнонаправленных смещений, циклические испытания давлением 25 бар и термоциклирование в диапазоне от -196°C до +450°C.

3. Основные результаты испытаний

- Испытание на усталость при импульсных нагрузках: имитация работы свыше 250 000 циклов; сохранение стабильной гибкости и герметичности в условиях длительной вибрации и колебаний давления, отсутствие признаков старения или разрушения.

- Испытание прочности соединений: фитинги успешно прошли тесты на разрыв и механические нагрузки, обеспечив надежность соединения и отсутствие утечек, что значительно снижает потребность в будущем техническом обслуживании.

- Испытание структурной стабильности: после длительного термоциклирования и испытаний на вибрацию/ударные нагрузки слой оплетки и гофрированная внутренняя трубка сохранили целостность конструкции без деформаций и повреждений, продемонстрировав превосходную усталостную прочность.

Пример практического применения

Случай 1: Применение в гидравлической системе машины непрерывного литья заготовок (МНЛЗ) на металлургическом заводе

Крупное отечественное металлургическое предприятие изначально использовало жесткие медные трубопроводы в гидравлической системе МНЛЗ. Длительная вибрация оборудования и частые изгибы труб приводили к скручиванию и утечкам, что вызывало частые остановки для технического обслуживания и высокие эксплуатационные расходы. После перехода на двухслойные шланги из нержавеющей стали производства JIDONGDA Плетеный металлический шланг из нержавеющей стали — способные выдерживать рабочее давление 8 МПа при минимальном радиусе изгиба, равном всего трем диаметрам трубы, — проблемы с утечками и разрывами были полностью устранены. Частота отказов оборудования снизилась на 90%, а затраты на техническое обслуживание каждой единицы техники сократились на 40%, что обеспечило непрерывную и стабильную работу гидравлической системы.

Пример из практики № 2: Проект по оснащению трубопроводами морской платформы

Инженерной компании из Юго-Восточной Азии, занимающейся морскими проектами, требовались трубопроводы для подачи энергии и рабочих жидкостей на морскую платформу. Они должны были выдерживать суровые условия эксплуатации, включая коррозию от воздействия солевого тумана, вибрации, вызванные ветром и волнами, а также перепады температур. Компания JIDONGDA поставила специально разработанные шланги в оплетке из коррозионностойкой нержавеющей стали марки SS316L, оснащенные защитными внешними оболочками. После трех лет непрерывной эксплуатации в морских условиях на шлангах не было обнаружено признаков коррозии, утечек или повреждений конструкции; они успешно выдержали агрессивную морскую среду, обеспечили безопасную и стабильную работу трубопроводной системы платформы, а также позволили клиенту существенно сократить расходы на замену оборудования и техническое обслуживание.

Основные сферы применения

1. Промышленное оборудование: промышленные насосы, компрессоры, генераторные установки, автоматизированные производственные линии

2. Энергетика: оборудование для возобновляемых источников энергии, системы теплоэнергетики, системы транспортировки криогенных жидкостей

3. Морская техника: судовые двигатели, судовые трубопроводы, вспомогательное оборудование морских платформ

4. Общая промышленность: паровые системы ОВК (отопления, вентиляции и кондиционирования), прецизионное производственное оборудование, системы транспортировки химических жидкостей

Подробные технические характеристики

Преимущества бренда и сервиса

JIDONGDA Плетеный металлический шланг из нержавеющей стали — специализированное предприятие, объединяющее научно-исследовательскую деятельность, производство и продажу гибких шлангов из нержавеющей стали. Мы располагаем отработанными производственными процессами (включая формовку, оплетку и сварку) и строго соблюдаем стандарты производства, гарантируя соответствие нашей продукции международным отраслевым нормам. Мы имеем многолетний опыт сотрудничества с мировыми производителями оборудования, инженерными подрядчиками и службами технического обслуживания промышленных предприятий; наша продукция экспортируется в Северную и Латинскую Америку, Европу и Азию. Мы предлагаем услуги OEM-производства (изготовление по спецификациям заказчика) и индивидуальные проектные решения в сжатые сроки, а также обеспечиваем профессиональную техническую поддержку при монтаже и эксплуатации, предоставляя клиентам по всему миру экономически эффективные решения в области промышленных шлангов.

Часто задаваемые вопросы.

Вопрос 1: Может ли JIDONGDA Плетеный металлический шланг из нержавеющей стали компенсировать многомерное смещение трубопроводов?

Наша продукция специально разработана для работы в условиях трехмерной деформации трубопроводов. Шланги точно компенсируют осевые, поперечные и угловые смещения, возникающие в результате работы оборудования и температурных колебаний, сохраняя при этом структурную целостность и герметичность (отсутствие утечек).

Вопрос 2: В чем разница между материалами шлангов SS304 и SS316L, и какой из них выбрать?

A2. Марка SS304 отличается оптимальным соотношением цены и качества, а также хорошей стойкостью к окислению, что делает ее подходящей для стандартных промышленных применений, связанных с использованием пара, чистой воды и общепромышленных газов. Марка SS316L обладает повышенной стойкостью к кислотной и щелочной коррозии, а также улучшенной ударной вязкостью при низких температурах, благодаря чему она идеально подходит для сложных условий эксплуатации, таких как морская среда, химическое производство и работа с криогенными жидкостями; выбор материала может быть адаптирован к конкретным условиям эксплуатации и типу рабочей среды.

Q3: Предлагает ли компания JIDONGDA шланги, изготовленные по индивидуальному заказу?

A3: Да. Такие характеристики, как диаметр и длина шланга, количество слоев оплетки, типы концевых соединений и защитных оболочек, могут быть подобраны в соответствии с требованиями заказчика. Наша команда технических специалистов готова разработать индивидуальные решения с учетом конкретных условий эксплуатации и параметров оборудования; мы также выполняем заказы на производство партий изделий по специальным требованиям.
