Раструбный сварной фитинг

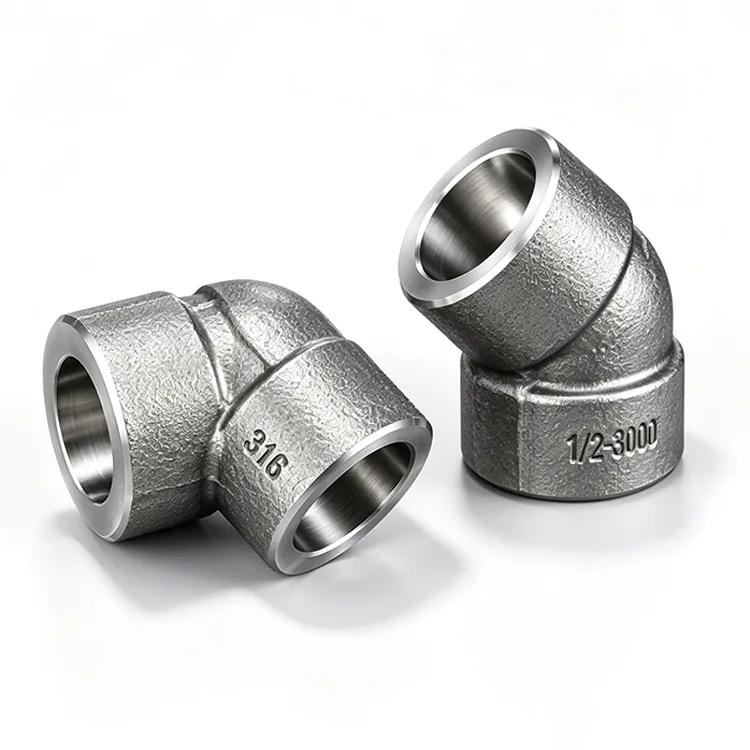

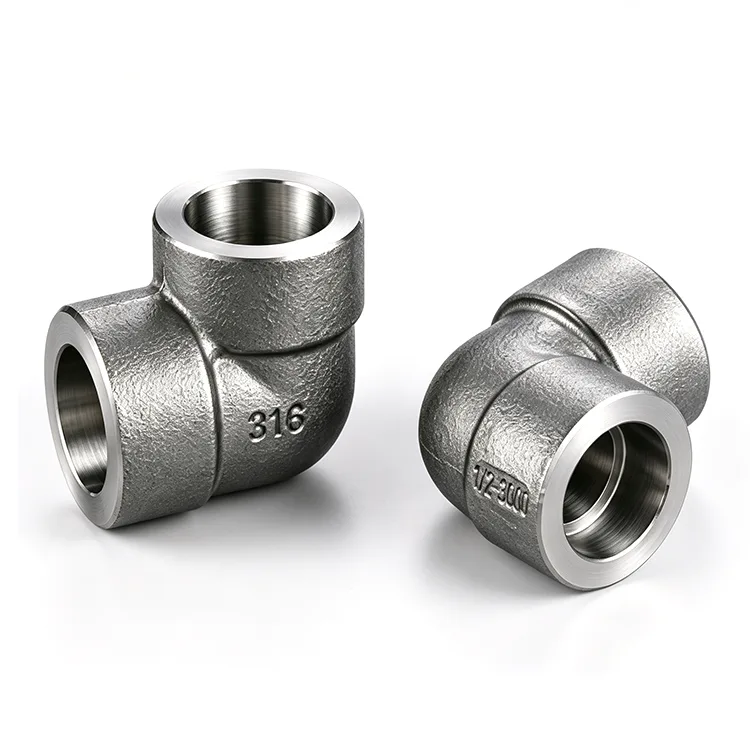

Раструбный сварной фитинг является важным компонентом современных трубопроводных систем и конструкционных узлов, разработанным для обеспечения надежного и гибкого соединения между двумя участками труб, трубок или элементов конструкций. В отличие от жестких фланцевых или сварных соединений, Раструбный сварной фитинг позволяет компенсировать определенное осевое перемещение и угловое отклонение, что особенно важно в условиях температурного расширения, осадки грунта или динамических нагрузок.

Часто задаваемые вопросы

В: В чем принципиальная разница между обычным вставным и фиксированным муфтовым соединением?

О: Обычное вставное Раструбный сварной фитинг использует только сжатую эластомерную прокладку для создания водонепроницаемого уплотнения, однако оно не предотвращает вытягивание раструбной части трубы под воздействием осевых нагрузок. В таких случаях необходимо использовать внешние упорные блоки или естественное сопротивление грунта на участках поворотов и тройников. В отличие от него, фиксированное муфтовое соединение оснащается специальным механическим фиксатором — например, стопорным элементом, захватным кольцом или приваренным буртом, который передает осевые растягивающие усилия через соединение непосредственно на корпус трубы. Такая конструкция делает трубопровод самофиксирующимся и позволяет выдерживать осевые нагрузки без применения бетонных упоров. Фиксированные соединения имеют более высокую стоимость, но являются необходимым решением для трубопроводов на крутых склонах, надземных переходах и в районах с высокой сейсмической активностью.

В: Как рассчитать максимально допустимое угловое отклонение муфтового соединения при прокладке трубопровода по кривой трассе?

О: Для расчета необходимо разделить общий требуемый угол изменения направления на допустимое отклонение одного соединения (значение указывается производителем и обычно составляет от 1,5° до 5°), чтобы определить минимальное количество соединений, необходимых для формирования изгиба. Например, для горизонтального поворота на 12° в трубопроводе DN300, где каждое соединение рассчитано на отклонение 3°, потребуется минимум четыре соединения с углом смещения по 3° каждое. Однако при практическом монтаже рекомендуется использовать только 75% от максимального допустимого значения, чтобы избежать чрезмерной нагрузки на кромку уплотнительной прокладки. Таким образом, для данного поворота на 12° фактически потребуется шесть соединений с отклонением около 2° каждое. Всегда следует учитывать таблицы радиусов изгиба, предоставленные производителем, и не превышать рекомендуемую длину неподдерживаемого участка за соединением.

В: Какой материал прокладки JIDONGDA рекомендует для водоочистного предприятия, использующего 5% раствор хлорида железа при температуре 40°C?

О: Для таких условий мы рекомендуем прокладку из EPDM с пероксидной системой вулканизации вместо серной вулканизации, поскольку хлорид железа является сильным окислителем. Стандартный EPDM с серной вулканизацией может подвергаться разрушению полимерных цепей. В качестве альтернативы для максимальной химической стойкости может использоваться прокладка из фторкаучука (FKM) по спецификации JIDONGDA JD-FKM-75, рассчитанная на постоянный контакт с растворами с диапазоном pH 2–12 при температуре до 150°C. Крайне важно проверять изменение объема прокладки после 72-часового погружения в конкретную химическую среду при рабочей температуре. Наш внутренний стандарт допускает максимальное увеличение объема не более 8% для динамических соединений.

В: Можно ли использовать Раструбный сварной фитинг для надземных трубопроводов и какое расстояние между опорами требуется?

О: Да, такие соединения полностью подходят для надземных трубопроводных систем, особенно на насосных станциях и объектах водоочистки. Расстояние между опорами должно соответствовать таблицам допустимых пролетов для используемого материала трубы с учетом дополнительной массы муфты и фиксирующего механизма. Для чугунных труб DN200 типичное расстояние между опорами при однопролетной установке составляет около 4,0 метров. Особенно важно устанавливать неподвижную опору на расстоянии не более одного диаметра трубы от муфтового соединения, чтобы предотвратить работу соединения как шарнира и возникновение повторных угловых нагрузок из-за температурных циклов. Для фиксированных соединений PN16 продольное расширение должно компенсироваться специальным компенсатором, установленным минимум через 20 длин соединений.

В: Какая процедура гидравлического испытания гарантирует отсутствие утечек после монтажа муфтового соединения?

О: После завершения обратной засыпки трубопровода и необходимого времени выдержки бетонных упоров (при их наличии) гидравлическое испытание следует выполнять по отдельным участкам. Перед испытанием необходимо полностью заполнить систему водой и удалить весь воздух через воздухоотводчики в верхних точках. Давление повышают постепенно до испытательного значения — обычно 1,5-кратного рабочего давления — с увеличением примерно на 2 бар и выдержкой каждого этапа около 5 минут для стабилизации прокладки. После достижения полного испытательного давления его необходимо поддерживать не менее 2 часов, контролируя количество добавляемой воды для восстановления давления. Согласно требованиям AWWA C600, допустимое количество подпиточной воды не должно превышать 0,00045 галлона на дюйм диаметра трубы на милю длины трубопровода за 24 часа. Для участка DN500 длиной 500 метров допустимый объем утечки крайне мал и составляет всего несколько литров. Резкое падение давления обычно указывает на расхождение соединения, недостаточную глубину вставки трубы или смещение уплотнительной прокладки во время сборки.
