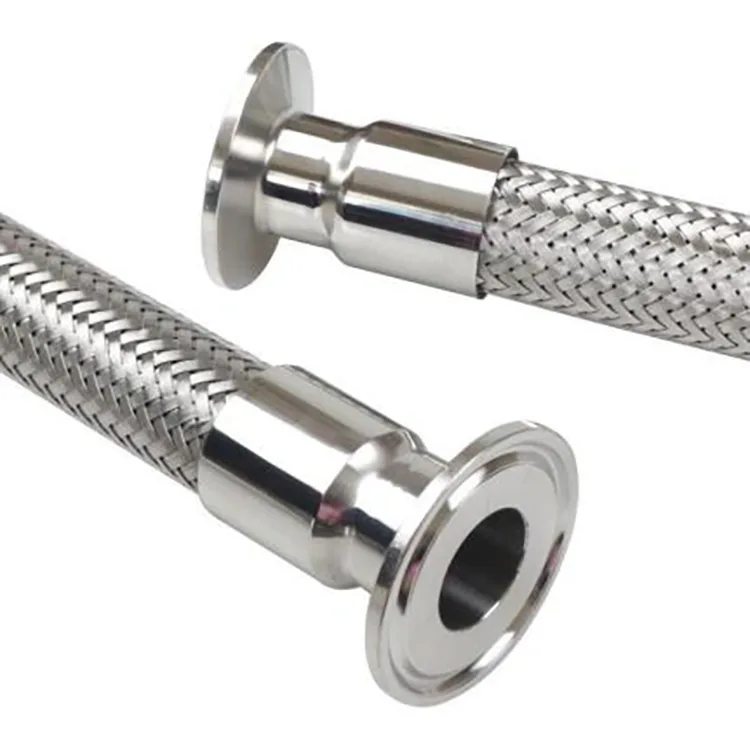

Плетеный металлический шланг со стальной проволокой

Модель JIDONGDA Плетеный металлический шланг со стальной проволокой специально разработана для сложных систем транспортировки жидкостей и газов, требующих виброустойчивости, способности компенсировать смещения, а также долговечности в экстремальных температурных и барических условиях. По сравнению со стандартными резиновыми рукавами или жесткими трубопроводами, данное изделие объединяет гибкость гофрированной металлической трубы и стойкость к давлению, обеспечиваемую проволочной оплеткой. Это позволяет решать такие распространенные в промышленности проблемы, как сложность монтажа, разрушение жестких труб из-за вибрации и короткий срок службы традиционных рукавов.

Продукция полностью соответствует международным стандартам, включая GB/T 14525, ISO 10380 и EJMA. Благодаря отработанным производственным процессам и комплексной системе контроля качества, наши изделия отвечают мировым промышленным стандартам и подходят для эксплуатации в самых сложных условиях.

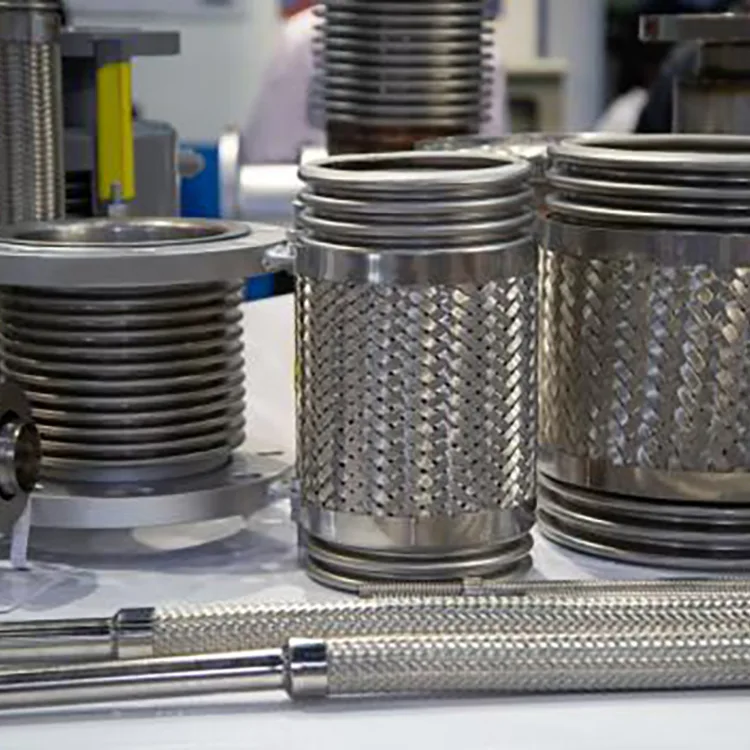

Конструкция изделия и преимущества материалов

1. Внутренний гофрированный слой

Изготовлен из гофрированной трубы (материал: нержавеющая сталь марок 304, 316 или 316L), обладающей превосходной коррозионной стойкостью и стабильностью характеристик как при высоких, так и при низких температурах, а также обеспечивающей беспрепятственный поток рабочей среды без риска засорения. Гибкая гофрированная структура позволяет компенсировать смещения в различных плоскостях (осевые, боковые и угловые), адаптируясь к деформациям трубопровода без снижения эффективности транспортировки.

2. Армирующий слой из проволочной оплетки

Представляет собой защитный слой из одно- или двухслойной оплетки проволокой из нержавеющей стали, который значительно повышает устойчивость рукава к давлению и его конструктивную прочность. Плотная оплетка ограничивает расширение внутреннего рукава под воздействием высокого давления, защищает от внешних механических воздействий и гасит вибрации трубопровода, предотвращая тем самым повреждение рукава и утечку рабочей среды в процессе длительной эксплуатации.

Основные характеристики и преимущества продукции

1. Исключительная термостойкость: Рабочий диапазон температур от -196°C до +600°C; возможность стабильной транспортировки особых сред (например, криогенного СПГ, высокотемпературного пара, горячего масла) в экстремальных условиях эксплуатации.

2. Безопасность при высоком давлении и долговечность: Рабочее давление от 6 до 250 бар с коэффициентом запаса прочности на разрыв 3:1; устойчивость к резким скачкам давления и исключение риска разрыва трубопровода.

3. Эффективное гашение вибраций и защита оборудования: Поглощение постоянных вибраций от насосов, компрессоров и другого оборудования, снижение нагрузок на трубопроводную систему, защита вспомогательного оборудования и увеличение общего срока службы системы.

4. Автоматическая компенсация теплового расширения и сжатия: Автоматическая компенсация смещений, вызванных температурными колебаниями, снятие напряжений в трубопроводе и предотвращение образования трещин или разгерметизации соединений.

5. Устойчивость к коррозии и старению: Изготовление из нержавеющей стали с обработкой методом травления и пассивации; стойкость к воздействию кислот, щелочей и солей, что позволяет использовать изделия в агрессивных средах химической и фармацевтической промышленности.

6. Гибкость монтажа и возможность индивидуального заказа: Поддержка различных промышленных способов соединения (фланцевое, резьбовое, сварное, быстроразъемное); возможность адаптации длины рукава, количества слоев оплетки и конструкции узла под конкретные требования проекта.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Строгая система контроля качества

1. Испытания с имитацией условий эксплуатации

Комплексные испытания (включая воздействие внутреннего давления, имитацию постоянной вибрации, осевое смещение, многократные изгибы, имитацию теплового расширения/сжатия) воспроизводят реальные условия длительной промышленной эксплуатации.

2. Ключевые параметры контроля

Профессиональные инженеры контролируют стабильность гофрированной части, целостность оплетки, качество сварных швов, герметичность и надежность крепления фитингов на всех этапах производства, полностью исключая попадание бракованной продукции к потребителю.

3. Специализированные испытания динамических характеристик

Импульсные испытания: Имитация колебаний давления и комбинированных механических воздействий для проверки структурной устойчивости, усталостной прочности и долговечности.

Испытания прочности фитингов: Испытания сварных швов и узлов соединения на растяжение и нагрузку для обеспечения надежности крепления, герметичности и высокого уровня конструктивной безопасности.

Основные сферы применения

1. Энергетика: Оборудование для генерации энергии, системы транспортировки пара, оборудование для СПГ, энергетические инженерные проекты.

2. Химическая промышленность: Установки химического производства, транспортировка агрессивных сред (кислот, щелочей), трубопроводные системы химических предприятий.

3. Системы ОВК (HVAC): оборудование для отопления, вентиляции и кондиционирования, промышленные котлы, системы вентиляции и отопления зданий.

4. Высокоточное производство: пищевая промышленность, фармацевтическое производство, транспортировка рабочих сред в высокоточном оборудовании.

5. Механическое оборудование: соединения насосов и компрессоров, гидравлические системы, обвязка трубопроводами промышленного оборудования.

Примеры промышленного применения

Пример 1: Модернизация трубопровода системы охлаждения на заводе по производству полупроводников

На крупном предприятии по производству полупроводниковых пластин возникали проблемы с преждевременным износом и растрескиванием штатных шлангов системы охлаждения из ПВХ, вызванными высокими температурами и вибрацией оборудования; После замены изделия на JIDONGDA DN85 304 Плетеный металлический шланг со стальной проволокой, его можно адаптировать к системам охлаждения с температурным сдвигом ±30 мм, эффективно поглощая вибрацию оборудования и полностью решая проблемы протечек воды и старения. Оборудование проработало непрерывно 27 месяцев без утечек и повреждений конструкции, что значительно повысило стабильность производственного процесса.

Пример 2: Проект по транспортировке высокотемпературного пара на химическом предприятии

На химическом заводе в Юго-Восточном Китае эксплуатировались трубопроводы для пара с температурой 280°C, подверженные частым циклам теплового расширения и сжатия. Традиционные жесткие трубы были склонны к образованию трещин под воздействием напряжений, а стандартные шланги не обладали достаточной стойкостью к высоким температурам и давлению. В рамках проекта были использованы изготовленные по спецзаказу двухслойные металлические шланги JIDONGDA с проволочной оплеткой. Благодаря высокой термостойкости и способности компенсировать смещения, шланги проработали без утечек в течение года, что позволило существенно сократить частоту технического обслуживания и снизить эксплуатационные расходы.

Технические характеристики

Часто задаваемые вопросы (FAQ)

В1: Какие марки нержавеющей стали используются для металлических шлангов JIDONGDA, и как выбрать подходящий вариант?

О: Мы предлагаем три стандартных материала: 304, 316 и 316L. Сталь 304 отличается оптимальным соотношением цены и качества и подходит для общепромышленного применения (вода, газ); сталь 316 обладает повышенной стойкостью к коррозии в кислотных и щелочных средах, что делает ее идеальной для химической промышленности и морских условий; сталь 316L — это материал с ультранизким содержанием углерода, предназначенный для эксплуатации в особо агрессивных средах и при экстремально высоких температурах. По запросу возможно изготовление из других материалов.

В2: Можно ли использовать JIDONGDA Плетеный металлический шланг со стальной проволокой для транспортировки высокотемпературного пара в течение длительного времени?

О: Да, можно. Данное изделие оптимизировано для эксплуатации в условиях высоких температур и подходит для транспортировки пара и высокотемпературных рабочих сред в диапазоне от -196°C до +600°C. Двухслойная оплетка из стальной проволоки обеспечивает стабильность при высоком давлении, а прецизионная сварка исключает утечку пара; продукция широко применяется в промышленных котлах и паровых системах электростанций, гарантируя надежную и долговечную работу.

Вопрос 3: Предлагает ли компания JIDONGDA изготовление металлических рукавов по индивидуальному заказу?

Ответ: Да, мы предлагаем полный спектр услуг по индивидуальному проектированию и производству. Длина рукава, количество слоев оплетки, типы концевой арматуры и конструкция изделия могут быть адаптированы под конкретную схему трубопровода, а также под параметры давления, температуры и характеристики рабочей среды. Благодаря собственным производственным мощностям и команде квалифицированных инженеров мы предоставляем комплексные решения, разработанные с учетом всех требований к монтажу и эксплуатации для самых разнообразных и сложных промышленных проектов.
