Компенсатор

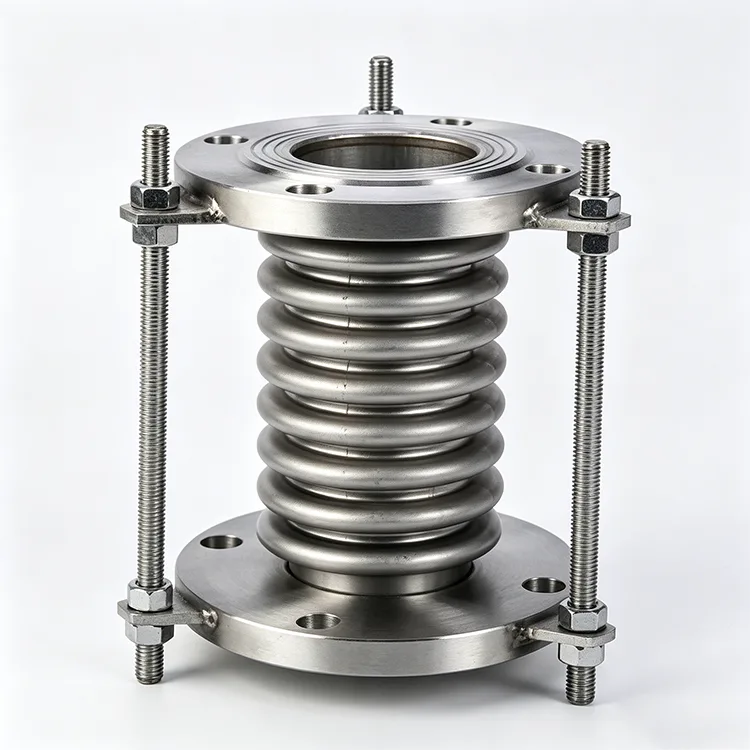

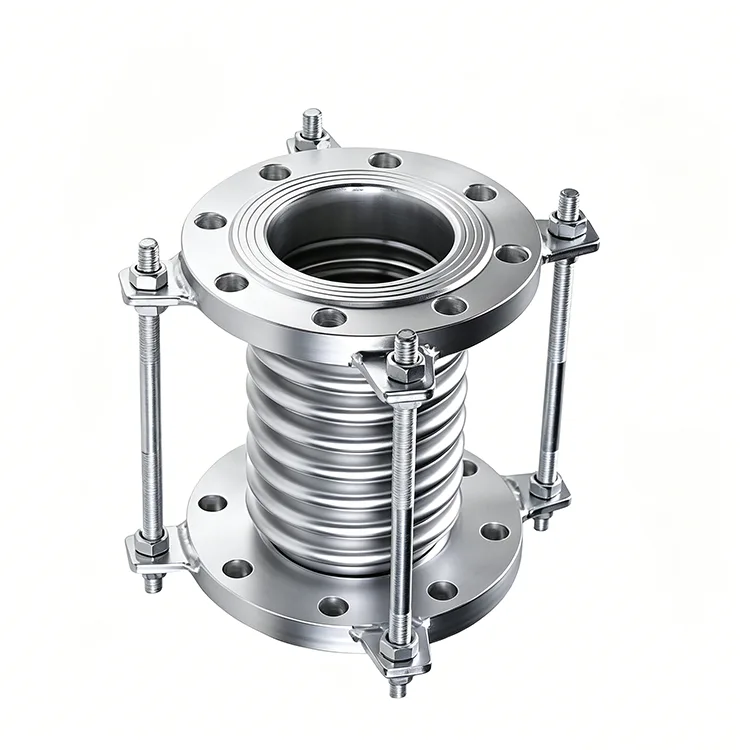

Компенсатор — это специально разработанный гибкий соединительный элемент, устанавливаемый в трубопроводных системах, воздуховодах и строительных конструкциях для безопасной компенсации теплового расширения, механических вибраций и несоосности. При отсутствии правильно подобранного компенсатора температурные колебания и скачки давления могут привести к возникновению напряжений в трубах, утечкам, повреждению оборудования и даже к аварийному разрушению системы. Надежность всей установки часто зависит от этого небольшого, но крайне важного компонента.

Компания JIDONGDA на протяжении десятилетий совершенствует технологии производства компенсаторов, объединяя современные полимерные и металлические материалы с комплексной системой контроля качества. В результате создана широкая линейка компенсаторов, используемых на электростанциях, химических производствах, в системах HVAC, водоочистных сооружениях, морской инженерии и сетях централизованного теплоснабжения. В различных отраслях инженеры доверяют компенсаторам JIDONGDA, обеспечивающим безопасную эксплуатацию без утечек даже в самых сложных рабочих условиях.

Как выбрать правильный компенсатор для вашей системы

Выбор компенсатора является многоэтапным инженерным процессом. В первую очередь необходимо определить номинальный размер трубопровода, расчетное давление, расчетную температуру, а также тип и величину ожидаемых перемещений. Осевое сжатие и расширение обычно являются наиболее простыми видами компенсации, однако боковые смещения и угловые повороты требуют более сложной конструкции сильфона.

Если трубопроводная система не способна выдерживать давление от осевого усилия, может потребоваться применение компенсатора с балансировкой давления или конструкции с внешним ограничением перемещений. Инженеры JIDONGDA предоставляют бесплатную техническую консультацию, анализируют полную схему трубопровода и рекомендуют оптимальное решение с учетом требований безопасности, нормативных стандартов и бюджета проекта.

Такие стандарты, как рекомендации Ассоциации производителей компенсаторов (EJMA), ASME B31.3 и PED 2014/68/EU, полностью интегрированы в процесс проектирования JIDONGDA. Каждый компенсатор проходит гидростатическое испытание давлением 1,5 раза выше расчетного перед отправкой. Для критически важных применений также выполняются вакуумные испытания или испытания на герметичность с использованием гелия.

Часто задаваемые вопросы

В: Как рассчитать величину перемещения, которую должен компенсировать компенсатор?

О: Тепловое расширение рассчитывается по формуле: ΔL = α × L × ΔT, где α — коэффициент теплового расширения материала трубы, L — расстояние между неподвижными опорами, а ΔT — изменение температуры. Полученное значение определяет осевое перемещение. Боковые и угловые перемещения зависят от расположения опор и геометрии трубопроводной системы.

JIDONGDA предоставляет бесплатный анализ перемещений трубопровода: заказчик предоставляет изометрический чертеж, а наши инженеры рассчитывают все необходимые перемещения и рекомендуют оптимальный тип компенсатора.

В: Может ли один компенсатор компенсировать все виды перемещений?

О: Обычный неограниченный компенсатор способен компенсировать только осевое перемещение. Если система испытывает боковое смещение или угловое вращение, необходимо использовать универсальную, шарнирную или карданную конструкцию. В некоторых случаях несколько компенсаторов могут работать совместно (например, два шарнирных компенсатора с системой тяг) для компенсации сложных многоплоскостных перемещений.

JIDONGDA помогает определить правильную схему установки, поскольку превышение расчетного диапазона перемещений приводит к ускоренному усталостному разрушению компенсатора.

В: Что такое «осевое давление» и почему оно важно?

О: Осевое усилие от давления — это сила, возникающая под воздействием внутреннего давления на эффективную площадь сильфона. Она должна восприниматься либо основными неподвижными опорами трубопровода, либо самим компенсатором, если используется конструкция с ограничением перемещений или балансировкой давления.

Если основные опоры не рассчитаны на это усилие, возможно серьезное повреждение системы. JIDONGDA всегда выполняет расчет осевого усилия от давления и указывает его в техническом паспорте, чтобы инженеры по строительству и расчету трубопроводов могли правильно спроектировать фундамент и опорные конструкции.

В: Производит ли JIDONGDA индивидуальные компенсаторы?

О: Да. Хотя стандартная линейка продукции покрывает большинство промышленных задач, около 40% продукции JIDONGDA изготавливается по индивидуальным техническим требованиям. Среди таких проектов — сверхкрупные компенсаторы воздуховодов для систем десульфурации дымовых газов, подводные компенсаторы высокого давления из супердуплексных сплавов и сверхвысоковакуумные компенсаторы для ускорительных комплексов.

Инженерная команда JIDONGDA сотрудничает с заказчиком на всех этапах проектирования, используя 3D CAD и FEA-анализ для проверки конструкции до начала производства.

Как заказать компенсатор JIDONGDA

Процесс заказа прост. Заказчику необходимо предоставить номинальный диаметр, стандарт фланцевого соединения (ANSI, EN, JIS и др.), расчетное давление и температуру, состав рабочей среды, а также требования по компенсации перемещений.

JIDONGDA оперативно предоставляет техническое предложение, включающее чертежи, технический паспорт и коммерческое предложение. Для критически важных проектов может быть организована встреча по рассмотрению конструкции. Сроки изготовления четко согласовываются, а после поставки сервисная команда JIDONGDA оказывает поддержку при вводе оборудования в эксплуатацию.

Благодаря тщательному инженерному подходу и постоянному вниманию к надежности компания JIDONGDA стала признанным производителем компенсаторов, которому доверяют заказчики по всему миру. От энергетики и промышленного производства до морской отрасли и инфраструктурных проектов — продукция JIDONGDA помогает обеспечивать более безопасную и эффективную работу оборудования каждый день.
