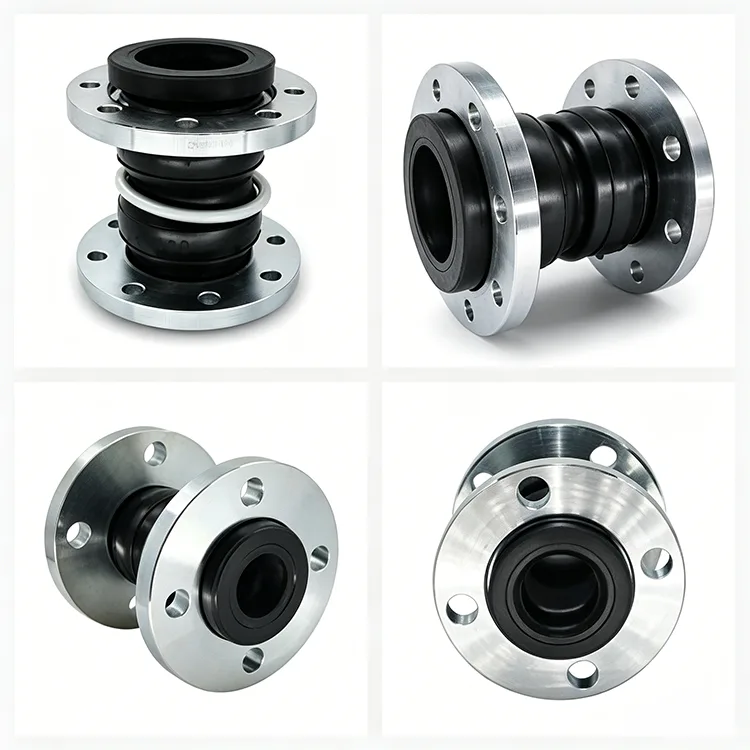

Композитный компенсатор

В современных промышленных трубопроводных системах управление температурным расширением, вибрацией и несоосностью является постоянной инженерной задачей. Композитный компенсатор  представляет собой универсальное высокоэффективное решение, объединяющее преимущества различных материалов — обычно резины, армирующей ткани и металлических элементов — для компенсации многовекторных перемещений при сохранении надежной герметичности.

В отличие от традиционных металлических или эластомерных компенсаторов, используемых отдельно, композитные компенсаторы разработаны для работы при высоких температурах, воздействии агрессивных химических сред и изменениях давления без снижения срока службы. Такие компоненты широко применяются в энергетике, химической промышленности, судостроении, системах водоснабжения и очистки воды для защиты соединений насосов, конденсаторов, теплообменников и воздуховодов.

Области применения, где композитные компенсаторы демонстрируют максимальную эффективность

Благодаря гибридной конструкции JIDONGDA композитные компенсаторы используются в различных промышленных отраслях. Основные места установки включают:

• Электростанции: Камеры водяных коробок конденсаторов, выхлопные каналы турбин и системы десульфуризации дымовых газов, где необходима устойчивость к кислотному конденсату и постоянным температурным циклам.
• Химическая промышленность: Трубопроводы для транспортировки кислот, щелочей и растворителей. Для работы с агрессивными средами могут применяться конструкции с PTFE-вкладышем и защитным покрытием из FKM.
• Системы водоснабжения и очистки сточных вод: Всасывающие и напорные соединения насосов, аэрационные трубопроводы и линии транспортировки ила, где важны виброизоляция и компенсация смещений.
• Морская и оффшорная промышленность: Балластные системы, контуры охлаждения двигателей и пожарные магистрали судов, где требуются компактная конструкция и высокая коррозионная стойкость.
• HVAC и системы централизованного охлаждения: Трубопроводы охлажденной воды и воды конденсаторов, компенсирующие осадку зданий, температурные перемещения и снижающие передачу шума.
• Промышленные воздуховоды: Горячие газовые каналы, системы пневмотранспорта и выхлопные трубы, где необходимы гибкие неметаллические соединения, устойчивые к высоким температурам и воздействию пыли.

Часто задаваемые вопросы

Как выбрать подходящий эластомер для конкретного применения?

Выбор материала начинается с анализа химической совместимости рабочей среды. Для воды и нейтральных жидкостей стандартным решением является EPDM. Для масел, топлива и многих растворителей рекомендуется использовать NBR (нитрильную резину). Хлоропреновая резина (неопрен) обеспечивает хороший баланс атмосферостойкости и умеренной устойчивости к маслам.

Для концентрированных кислот и окисляющих химических веществ композитный компенсатор с внутренней PTFE-облицовкой обеспечивает практически универсальную химическую стойкость. JIDONGDA располагает обширной базой данных по химической совместимости материалов и при необходимости может предоставить образцы для испытаний методом погружения.

Какие стандартные размеры между фланцами доступны и возможна ли индивидуальная настройка?

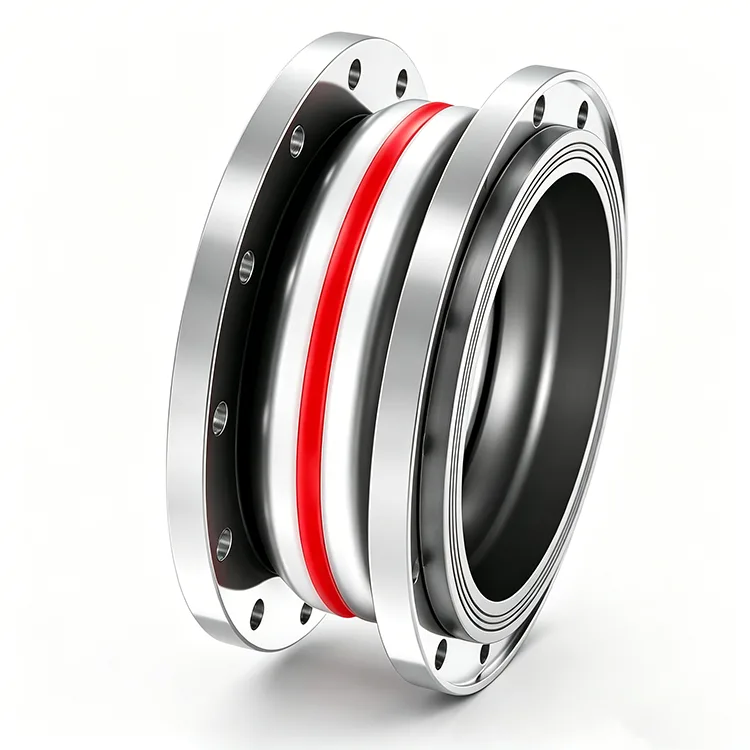

Мы придерживаемся распространенных отраслевых стандартов, включая рекомендации FSA (Fluid Sealing Association). Для односводчатых композитных компенсаторов стандартная длина между фланцами обычно составляет около 130 мм для DN50 и до 350 мм для DN600.

Однако JIDONGDA регулярно производит компенсаторы с индивидуальными размерами для замены существующих элементов трубопроводов. Увеличенная длина между фланцами может повысить способность компенсации бокового смещения, но при этом может потребовать дополнительной поддержки. Наш инженерный отдел подберет оптимальную длину на основе данных о перемещениях из изометрического чертежа трубопровода.

Требуются ли для композитных компенсаторов стяжные или ограничительные тяги?

В правильно спроектированной системе с надежными неподвижными опорами стяжные тяги не требуются, поскольку осевое усилие от давления полностью воспринимается системой крепления. Однако их использование настоятельно рекомендуется при недостаточном закреплении трубопровода или когда необходимо защитить компенсатор от чрезмерного растяжения при скачках давления.

JIDONGDA поставляет предварительно настроенные комплекты ограничительных тяг с эластомерными шайбами, которые предотвращают металлический контакт и снижают уровень шума. В вакуумных системах применение стяжных тяг обычно ограничивается, поскольку компенсатор должен сохранять возможность свободного сжатия. Окончательное решение должно приниматься на основе анализа напряжений системы.

Каков срок службы композитного компенсатора?

Срок эксплуатации зависит от количества рабочих циклов, температуры, воздействия химических веществ и ультрафиолетового излучения. При правильном проектировании и обслуживании композитный компенсатор JIDONGDA способен работать 10–15 лет и более.

Регулярный осмотр наружного покрытия и формы арочного элемента является наиболее эффективным способом контроля состояния. Рекомендуется заменить компенсатор, если глубина трещин превышает 1 мм или остаточная деформация превышает 20% первоначальной высоты арки. Каждый поставляемый элемент сопровождается данными о дате испытания давлением и монтажа для эффективного управления техническим обслуживанием.

Информация для заказа и техническая поддержка

При запросе коммерческого предложения на композитный компенсатор JIDONGDA необходимо предоставить следующую информацию для точного подбора:

• Номинальный диаметр трубопровода и стандарт фланцевого соединения (ANSI, DIN и другие).
• Рабочая среда, температура эксплуатации и рабочее/испытательное давление.
• Требуемые перемещения: осевое сжатие/растяжение, боковое и угловое смещение.
• Специальные требования к материалам (внутренняя облицовка, наружное покрытие, армирование, металл фланцев).
• Необходимость вакуумных поддерживающих колец или ограничительных тяг.
• Количество изделий и требуемый срок поставки.

Инженеры JIDONGDA могут выполнить подбор по артикулам других производителей или предоставить техническую документацию с анализом вибраций, вызванных потоком рабочей среды. Компания также оказывает услуги выездной диагностики и анализа отказов существующих установок, помогая заменить устаревшие резиновые компенсаторы современными композитными решениями с повышенной безопасностью и производительностью.
