Резьбовой фитинг

Любой специалист, работавший с трубопроводными системами — от небольших бытовых водопроводов до масштабных промышленных комплексов — понимает, что соединения являются самым уязвимым элементом любой сети. Одна неисправность может привести к утечкам, простою оборудования и угрозам безопасности. Именно здесь резьбовой фитинг демонстрирует свои преимущества. Благодаря возможности создания прочных разъемных соединений без проведения сварочных работ, резьбовые фитинги стали незаменимыми в нефтегазовой отрасли, химической промышленности, системах водоочистки и HVAC. Однако их настоящая ценность заключается в точном инженерном расчете параметров. Правильный выбор требует глубокого понимания размеров, классов давления, свойств материалов и стандартов резьбы. Ниже мы подробно разберем ключевые характеристики, поделимся профессиональными рекомендациями по монтажу и ответим на наиболее важные вопросы, которые задают инженеры на практике.

Часто задаваемые вопросы

Что такое резьбовой фитинг и как он работает?

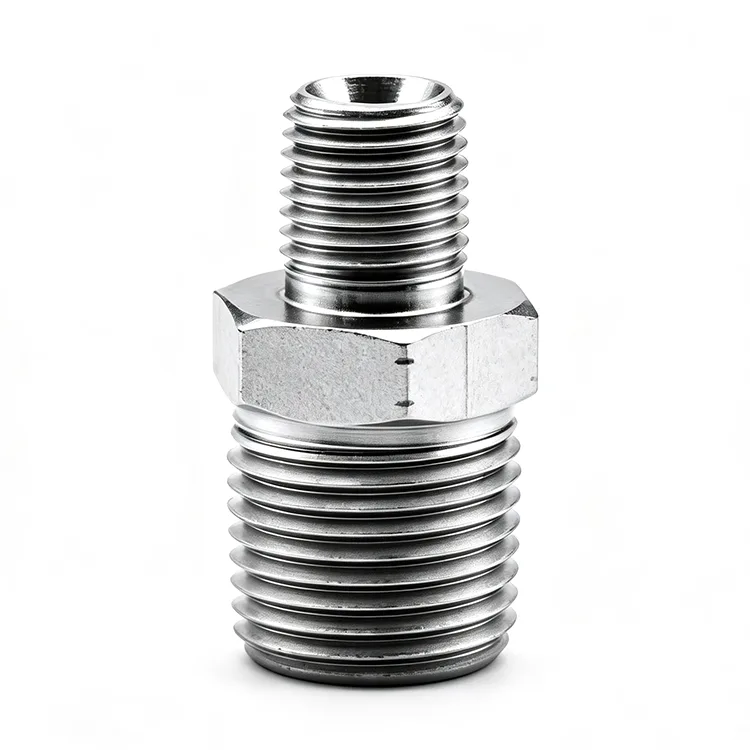

Это кованый или обработанный механическим способом трубный соединительный элемент, который использует винтовые канавки на внутренней и/или внешней поверхности для соединения с соответствующей резьбой трубы или другого фитинга. При затяжке фитинга коническая наружная резьба входит в внутреннюю резьбу, создавая механическое соединение и, с помощью уплотнительного материала, герметичное соединение, способное выдерживать давление. Клиновидный эффект создает радиальные и осевые силы сжатия, надежно фиксируя компоненты между собой. Такая конструкция обеспечивает удобство сборки и демонтажа, что делает ее идеальной для систем, требующих технического обслуживания или модернизации. В отличие от сварных соединений, резьбовые соединения не требуют нагрева или специальной сертификации сварщиков, что значительно упрощает монтаж на объекте. Однако обычно они ограничиваются диаметрами труб менее 4 дюймов, поскольку момент затяжки для больших размеров становится непрактичным, а надежность зацепления резьбы снижается при сильной вибрации.

Какие материалы чаще всего используются для изготовления резьбовых фитингов?

Выбор материала для резьбового фитинга зависит от рабочей среды, температуры и давления. Углеродистая сталь ASTM A105 является наиболее распространенным материалом для неагрессивных сред при температуре до 800°F. Для коррозионных условий применяются аустенитные нержавеющие стали, такие как 304 и 316; при наличии хлоридов предпочтение отдается стали 316L благодаря ее высокой устойчивости к точечной коррозии. Низкотемпературная углеродистая сталь ASTM A350 LF2 используется в системах, работающих при криогенных температурах до -50°F, поскольку она сохраняет ударную вязкость. Легированные стали ASTM A182 F11 и F22 с добавлением хрома и молибдена применяются для высокотемпературных паровых линий высокого давления на нефтеперерабатывающих предприятиях благодаря устойчивости к ползучести. Латунные и медно-никелевые сплавы используются в морских системах и системах питьевого водоснабжения благодаря антимикробным свойствам и коррозионной стойкости. Дуплексные нержавеющие стали применяются в агрессивных средах с кислым газом, где существует риск хлоридного коррозионного растрескивания и водородного охрупчивания.

Как правильно выбрать класс давления для резьбового фитинга?

Выбор подходящего класса давления начинается с определения расчетного давления и расчетной температуры трубопроводной системы. Каждый класс — 2000, 3000 и 6000 — соответствует максимально допустимому рабочему давлению при определенной эталонной температуре, обычно при комнатной температуре. При повышении температуры прочность материала снижается, поэтому номинальное давление необходимо корректировать согласно таблицам снижения характеристик стандарта ASME B16.11. Например, резьбовой фитинг из углеродистой стали Class 3000 рассчитан на давление 3000 psi при 100°F, но при 400°F его допустимое давление может снизиться примерно до 2570 psi. Всегда необходимо учитывать температурный коэффициент снижения давления для конкретной марки материала. Также следует учитывать класс труб: фитинги Class 2000 обычно используются с трубами Sch 80, Class 3000 — с Sch 160, а Class 6000 — с трубами XXS. Несоответствие класса фитинга и толщины стенки трубы может создать слабое место в области основания резьбы. При возникновении сомнений инженеры JIDONGDA предоставляют таблицы зависимости давления и температуры для различных материалов.

Какие стандарты резьбы применяются?

Наиболее распространенными стандартами резьбы являются National Pipe Taper (NPT), регулируемый стандартом ASME B1.20.1, и British Standard Pipe Taper (BSPT) согласно ISO 7/1. Резьба NPT имеет угол профиля 60° и конусность 0,75 дюйма на фут (1:16). Она является стандартом по умолчанию в США, Канаде и многих нефтегазовых регионах мира. BSPT с углом профиля 55° широко применяется в Европе, на Ближнем Востоке и в странах Содружества. Менее распространенным, но важным вариантом является NPTF (Dryseal), где используется взаимное перекрытие вершин и впадин резьбы для создания герметичного соединения без применения дополнительного герметика, что особенно подходит для гидравлических систем. Параллельная резьба, например BSPP (ISO 228/1), не обеспечивает самоуплотнение и требует использования уплотнительной шайбы или O-Ring; она часто применяется в соединениях с плоским прилеганием. Несоответствие типов резьбы может привести к задирам, неполному зацеплению и утечкам. Перед монтажом всегда рекомендуется проверять тип резьбы с помощью резьбового шаблона. На каждом корпусе фитинга JIDONGDA нанесена маркировка типа резьбы для удобной идентификации.

Как правильно установить и герметизировать резьбовое соединение?

Правильный монтаж начинается с тщательной проверки резьбы. Снимите защитные колпачки и визуально проверьте поверхность на наличие заусенцев или деформаций. При наличии масла очистите наружную и внутреннюю резьбу обезжиривающим составом. Используйте герметик, соответствующий условиям эксплуатации: ленту PTFE (наматываемую в направлении затяжки резьбы в 2–3 слоя) для воды и пара низкого давления или пастообразный герметик на основе PTFE для более высоких давлений и газовых систем. Не наносите чрезмерное количество ленты, так как ее излишки могут разрушиться и попасть в рабочую среду. Сначала закрутите фитинг вручную на несколько оборотов для правильного выравнивания, затем выполните затяжку ключом. Для резьбы NPT размером от 1/2″ до 2″ обычно требуется 2–3 полных оборота после ручной затяжки. Используйте второй ключ для предотвращения передачи крутящего момента на трубу. После сборки выполните гидравлическое испытание системы. При обнаружении утечки никогда не подтягивайте фитинг под давлением — сначала сбросьте давление, разберите соединение, очистите поверхности и нанесите новый герметик. Для нержавеющих фитингов рекомендуется использовать противозадирную никелевую пасту для предотвращения заедания резьбы. Соблюдение этих правил устраняет основные причины отказов соединений: перекос резьбы, недостаточную затяжку и неправильный выбор герметика.

Соответствие стандартам и контроль качества

Резьбовые фитинги должны соответствовать комплексу международных стандартов. ASME B16.11 регулирует требования к кованым стальным фитингам размером от 1/4″ до 4″, включая размеры, допуски и маркировку. ANSI/ASME B1.20.1 определяет параметры и методы контроля резьбы NPT. Для материалов применяются стандарты ASTM, устанавливающие химические и механические характеристики. В Европейском Союзе оборудование, работающее под давлением, подпадает под действие PED 2014/68/EU и требует маркировки CE.

Благодаря строгому соблюдению международных стандартов резьбовой фитинг JIDONGDA является не просто стандартным компонентом, а сертифицированным элементом, работающим под давлением, с полной прослеживаемостью от производства материала до установки на объекте.
