Гофрированный гибкий металлический шланг

В основе серии JIDONGDA Гофрированный гибкий металлический шланг лежит тонкостенный сильфон из нержавеющей стали. Его уникальная гофрированная структура обеспечивает гибкость в осевом и поперечном направлениях, сохраняя при этом присущие металлу преимущества: стойкость к высоким температурам, давлению и коррозии. Помимо обеспечения транспортировки рабочей среды, ключевая ценность изделия заключается в способности компенсировать тепловое расширение, изолировать механические вибрации и устранять монтажные перекосы. Это незаменимый элемент безопасности, обеспечивающий гибкие соединения в жестких промышленных трубопроводных системах и рассчитанный на эксплуатацию в условиях непрерывных высоких нагрузок.

Конструктивные особенности изделия

Компания JIDONGDA применяет технологию цельного формования, обеспечивающую структурную стабильность и превосходную герметичность. Основная конструкция состоит из четырех слоев с возможностью индивидуального усиления:

1. Гофрированный элемент: Изготавливается из цельного листа нержавеющей стали (марки 304 или 316L), что исключает риски, связанные со сварными швами, и значительно повышает гибкость трубопровода и его совместимость с различными рабочими средами.

2. Армирующий слой (металлическая оплетка): Внешняя оболочка из проволочной сетки (нержавеющая сталь), которая эффективно ограничивает удлинение, распределяет нагрузку от давления и повышает общую устойчивость к давлению.

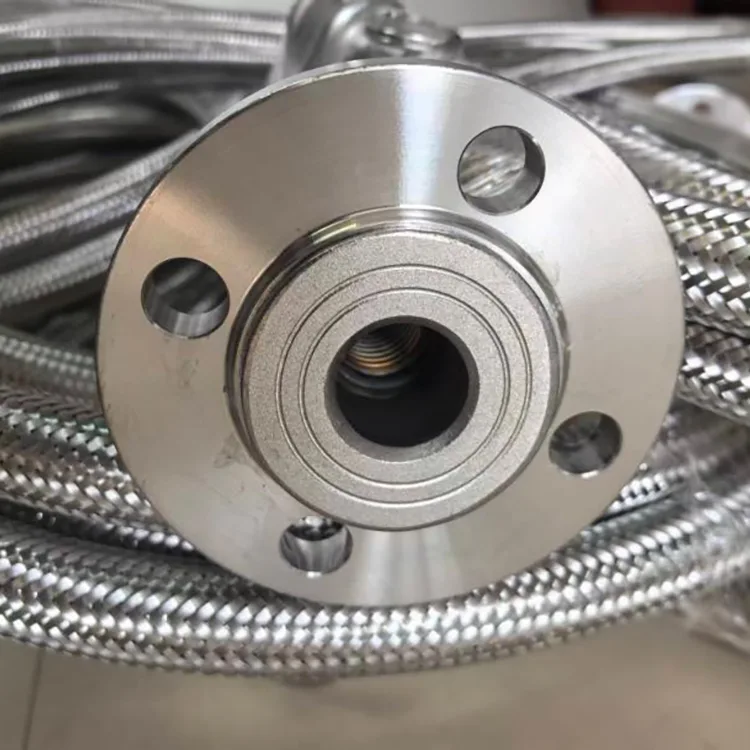

3. Система концевых соединений: Поддерживает различные типы подключений — фланцевые, резьбовые, компрессионные фитинги и сварные соединения, — что позволяет использовать изделия в самых разных инженерных трубопроводных системах.

4. Дополнительный защитный слой: Для сложных условий эксплуатации (например, в морской среде, при работе с агрессивными веществами или при высоких температурах) предусмотрены специальные варианты защитного армирования.

Основные области применения

Гофрированный гибкий металлический шланг Адаптируется к различным сценариям использования промышленных трубопроводов, обладает высокой универсальностью и практичностью:

1. Системы компенсации вибрации промышленных трубопроводов: Поглощают тепловое расширение и сжатие трубопроводов, смягчая вибрацию оборудования во время работы;

2. Нефтехимическая промышленность: Адаптируется для транспортировки агрессивных сред и гибких соединений в технологических трубопроводах;

3. Энергетические системы: Используется для снижения и компенсации вибрации в котлах, теплообменниках и циркуляционных трубопроводах охлаждения;

4. Морская техника: Изолирует вибрацию судовых трубопроводов и противостоит коррозии в солевых брызгах морской среды;

5. Металлургическое высокотемпературное оборудование: Адаптируется для высокотемпературных печей и соединений трубопроводов в условиях чередования высоких и низких температур;

6. Системы отопления, вентиляции и кондиционирования воздуха в зданиях: Обеспечивает гибкие соединения в системах ОВК, снижая вибрацию и шум трубопроводов.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Примеры практического применения

Пример 1: Проект оснащения высокотемпературных технологических трубопроводов на прибрежном нефтеперерабатывающем заводе

На прибрежном НПЗ возникали проблемы с частыми тепловыми смещениями и утечками во фланцевых соединениях высокотемпературных нефтегазовых трубопроводов, вызванными длительными температурными колебаниями. В проекте используется высокотемпературная нержавеющая сталь JIDONGDA 316L типа Гофрированный гибкий металлический шланг, которая эффективно компенсирует термическую деформацию трубопровода и устойчива к сульфидной коррозии. Система непрерывно эксплуатировалась в течение пяти лет без утечек, что позволило значительно сократить частоту остановок на техническое обслуживание и повысить стабильность производственной линии.

Пример 2: Проект модернизации трубопроводов крупного контейнеровоза

Трубопроводы системы охлаждения главного двигателя океанского судна страдали от растрескивания стенок и сокращения срока службы из-за постоянной вибрации. Для решения проблемы были использованы изготовленные по спецзаказу гофрированные рукава JIDONGDA с двухслойной оплеткой и антикоррозионным покрытием морского класса. Это решение позволило эффективно устранить резонанс трубопровода и обеспечить стойкость к коррозии в условиях морского соляного тумана, увеличив срок службы трубопровода с трех до более чем десяти лет.

Ключевые характеристики продукции

1. Высокоэластичная гофрированная конструкция с отличной способностью к осевой и поперечной деформации, подходящая для сложных условий монтажа;

2. Исключительная термостойкость, способность выдерживать экстремальные циклические температурные нагрузки;

3. Высокая коррозионная стойкость, совместимость с транспортировкой большинства промышленных рабочих сред;

4. Эффективное гашение вибраций и компенсация смещений, снижение напряжений в системе трубопроводов;

5. Стабильная и долговечная конструкция, рассчитанная на длительную непрерывную эксплуатацию в промышленных условиях;

6. Надежная герметичность соединений, существенно снижающая риск утечек в трубопроводе.

Варианты индивидуальной конфигурации

Возможность многофакторной адаптации под особые условия эксплуатации: исполнение полностью из нержавеющей стали марки 316L, двухслойная усиленная оплетка, антистатическая конструкция, теплоизоляционный кожух, различные типы соединений, антикоррозийное покрытие морского класса, версии для сверхвысоких температур (свыше 600°C) и конструкции, усиленные для работы в вакууме.

Основные преимущества продукта:

1. Цельнометаллическое гибкое соединение, значительно превосходящее по надежности традиционные резиновые шланги, исключающее проблемы старения и поломок;

2. Интегрированные функции компенсации смещения и снижения вибрации, адаптируемые к сложным условиям трубопроводов;

3. Выдерживает экстремальные температуры и давление, имеет широкий диапазон применения;

4. Соответствует основным промышленным стандартам, универсально применим в различных отраслях;

5. Конструкция с высоким коэффициентом безопасности, обеспечивающая стабильную работу и контролируемые риски;

6.Широко используется в различных сценариях по всему миру, имеет большой опыт промышленного применения.

Часто задаваемые вопросы

Вопрос 1: Как выбрать между 304 и 316L Гофрированный гибкий металлический шланг? В чем разница?

Марка 316L содержит молибден, что обеспечивает повышенную стойкость к воздействию ионов хлора, кислот, щелочей и сульфидов; она специально разработана для высокоагрессивных сред, например, в морских и прибрежных условиях или на предприятиях химической промышленности. Компания JIDONGDA может предоставить точные рекомендации по выбору материала с учетом конкретной рабочей среды, температуры и условий эксплуатации.

В2: Может ли изделие одновременно выдерживать высокие температуры и высокое давление?

О: Да, оно рассчитано на работу в условиях одновременного воздействия высоких температур и высокого давления; однако следует учитывать, что при повышении температуры допустимое рабочее давление материала снижается. Поэтому при эксплуатации в высокотемпературных условиях необходимо корректировать (снижать) рабочие параметры в соответствии со стандартами. Для условий сверхвысоких температур (выше 600°C) и высокого давления мы рекомендуем использовать специальную версию JIDONGDA для сверхвысоких температур, чтобы гарантировать долгосрочную безопасность эксплуатации.

В3: Каков срок службы изделия и какие элементы требуют регулярной проверки?

О: Срок службы зависит от условий эксплуатации; При использовании в стандартных системах отопления срок службы изделия составляет 10–15 лет, тогда как для трубопроводов, подключенных к оборудованию, создающему высокочастотную вибрацию, рекомендуется проводить замену каждые 3–5 лет и выполнять ежегодные осмотры. В ходе плановых проверок особое внимание следует уделять таким проблемам, как износ оплетки, деформация корпуса шланга, коррозия в местах соединений и утечка рабочей среды; при обнаружении любых повреждений необходима немедленная замена.
