Сварной фитинг

Сварной фитинг являются основой современных трубопроводных систем в таких отраслях, как нефтегазовая промышленность, нефтехимия, энергетика и морское машиностроение. Благодаря постоянному соединению труб методом сварки эти компоненты обеспечивают герметичные и высокопрочные соединения, способные выдерживать экстремальные давления и температуры. Точное производство и правильный выбор материалов определяют надежность каждого соединения, а понимание технических параметров является критически важным для инженеров и специалистов по закупкам, которым требуется стабильная работа оборудования в сложных эксплуатационных условиях.

В компании JIDONGDA каждый сварной фитинг производится в соответствии со строгими процедурами контроля качества, отвечающими международным стандартам. От прослеживаемости исходного материала до проверки размеров и проведения неразрушающего контроля бренд поставляет компоненты, которые снижают эксплуатационные затраты и обеспечивают максимальную надежность трубопроводных систем.

Часто задаваемые вопросы

В: В чем разница между фитингами под стыковую сварку и фитингами под раструбную сварку, и когда следует использовать каждый тип?

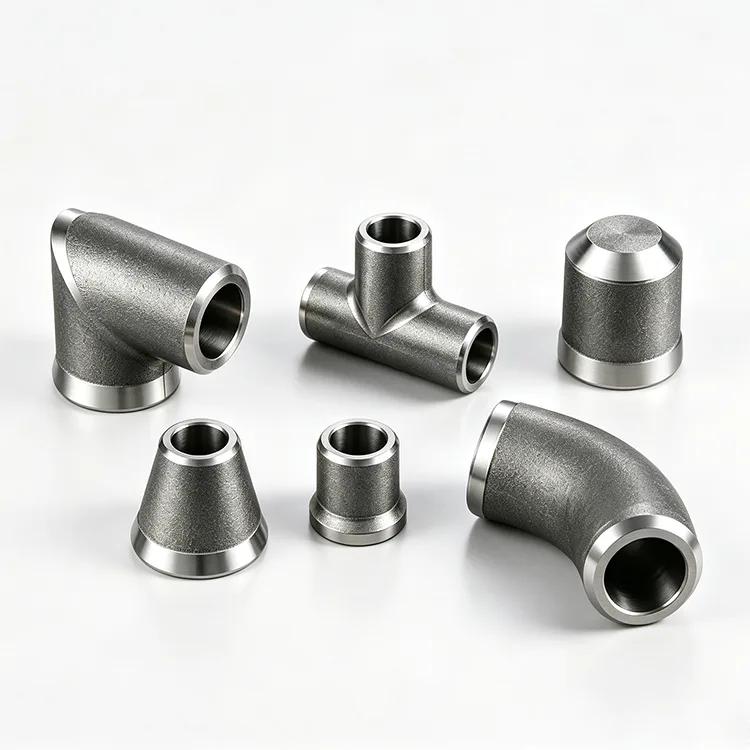

О: Фитинги под стыковую сварку (Butt Weld Fittings) имеют скошенные торцы, которые соответствуют подготовке кромки трубы, создавая сварное соединение с полным проплавлением. Они подходят для трубопроводов любых размеров и классов давления. Такие фитинги широко применяются для труб диаметром более 2 дюймов, а также в технологических линиях, где требуются гладкая внутренняя поверхность и высокая надежность соединения. Фитинги под раструбную сварку (Socket Weld Fittings) имеют специальное гнездо, в которое вставляется труба, после чего выполняется угловой сварной шов снаружи. Они обычно используются для труб малого диаметра (как правило, ≤4″) в менее критичных системах, обеспечивая более простой монтаж, однако пространство между концом трубы и дном раструба может создавать зону скопления агрессивных сред. Выбор зависит от диаметра трубопровода, характеристик рабочей среды и требований к контролю качества. JIDONGDA производит оба типа фитингов, при этом стыковые сварные фитинги являются основным решением для большинства промышленных применений.

В: Можно ли использовать сварные фитинги в трубопроводах с циклическими нагрузками или повышенной вибрацией?

О: Да, однако необходимо учитывать сопротивление усталости материала. Соединения под стыковую сварку обеспечивают более равномерное распределение напряжений и обладают более высокой усталостной прочностью по сравнению с резьбовыми соединениями или фитингами под раструбную сварку. Коэффициенты концентрации напряжений (SIF), определенные стандартом ASME B31.3 для отводов, тройников и переходов, учитывают локальные максимальные напряжения при циклических нагрузках. При наличии вибрации рекомендуется выбирать кованые фитинги с увеличенной толщиной стенки, избегать резких переходов и использовать отводы с большим радиусом вместо короткорадиусных вариантов для снижения SIF. JIDONGDA производит фитинги из мелкозернистых кованых материалов, обеспечивающих повышенную прочность при циклических нагрузках, а также предоставляет поддержку по анализу усталостной прочности при наличии данных о рабочих нагрузках.

В: Какие документы обычно требуются при закупке сварных фитингов для ответственных применений?

О: Для критически важных применений пакет документации обычно включает сертификат испытаний материала (EN 10204 3.1 или 3.2), отчеты о неразрушающем контроле (PT, MT, UT, RT при необходимости), результаты положительной идентификации материала (PMI) и декларацию соответствия техническим требованиям заказа. Дополнительно могут потребоваться карты термообработки, отчеты по содержанию феррита для дуплексных нержавеющих сталей, результаты испытаний на межкристаллитную коррозию согласно ASTM A262 и результаты ударных испытаний Charpy для низкотемпературных условий эксплуатации. JIDONGDA объединяет всю документацию в единый электронный пакет, связанный с номером плавки и серийным номером фитинга, обеспечивая полную прослеживаемость на протяжении всего срока службы изделия.

В: Как правильно хранить и обращаться со сварными фитингами перед монтажом?

О: Фитинги следует хранить в сухом закрытом помещении вдали от загрязняющих веществ, таких как хлориды, соединения серы и металлическая пыль от углеродистой стали, особенно если изделия изготовлены из нержавеющих или легированных материалов. Защитные заглушки на скошенных торцах должны оставаться установленными для предотвращения повреждений. Фитинги из углеродистой стали необходимо покрывать антикоррозионным маслом или защитной упаковкой для предотвращения воздействия окружающей среды. Следует избегать прямого контакта с поверхностью пола, используя поддоны или стеллажи. При перемещении рекомендуется применять нейлоновые стропы вместо металлических канатов, чтобы защитить обработанные поверхности. JIDONGDA наносит защитные покрытия и использует прочную упаковку при транспортировке, сохраняя состояние фитингов до момента доставки на объект и уменьшая необходимость дополнительной подготовки.
