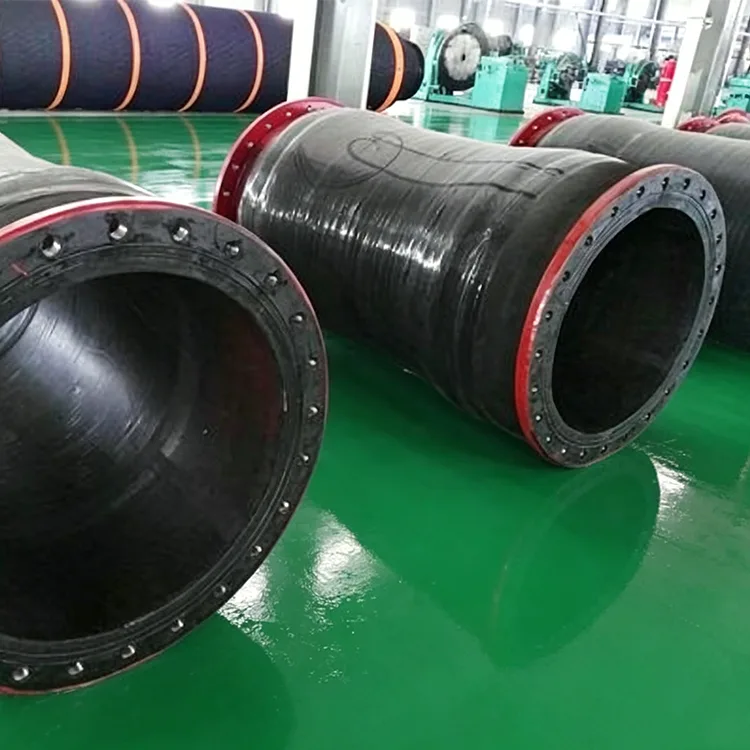

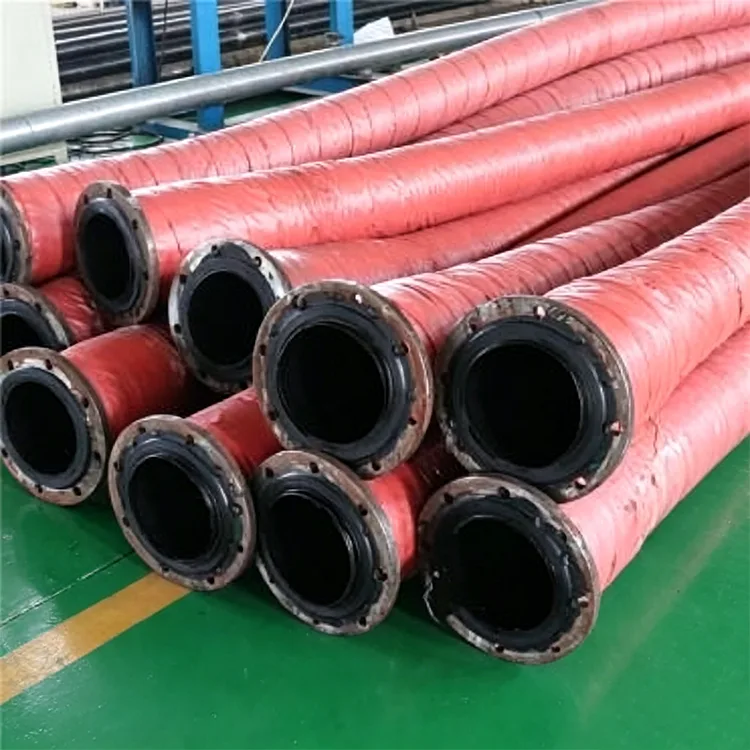

Большого диаметра рукав для хвостов (горнодобывающих)

JIDONGDA Большого диаметра рукав для хвостов (горнодобывающих) специально разработан для сложной транспортировки материалов на большие расстояния с высокой скоростью потока в шахтах. По сравнению с традиционными стальными трубами, этот шланг обеспечивает большую гибкость, ударопрочность, значительно сниженную вибрацию трубопровода и упрощенную установку на месте.

Области применения включают в себя сброс пульпы на горно-обогатительных комбинатах, заполнение хвостохранилищ, засыпку подземных шахт, транспортировку намывного ила, погрузку и разгрузку минерального порошка в портах, а также транспортировку различных промышленных твердожидкостных смесей. Благодаря индивидуальным производственным возможностям нашего местного завода, мы можем предложить комплексные решения для трубопроводов горнодобывающим компаниям и инженерным подрядчикам по всему миру.

Структура и материалы изделия

Высокотемпературная вулканизация и цельное формование каждого слоя, исключающее риск расслоения. Подходит для различного насосного оборудования с несколькими типами соединителей:

1. Внутренний резиновый слой: Износостойкий натуральный каучук / Высокоизносостойкий синтетический каучук (NR/SBR/PU на выбор; полиуретановая облицовка подходит для твердых отходов с высоким содержанием кремнезема, обеспечивая оптимальную износостойкость)

2. Усиленный слой: Многослойная высокопрочная волоконная завеса + спиральный каркас из стальной проволоки, равномерно распределяющий давление, предотвращающий разрушение в условиях отрицательного давления

3. Внешний резиновый слой: Атмосферостойкий, озоностойкий и УФ-стойкий синтетический каучук, устойчивый к воздействию окружающей среды и химической коррозии в горнодобывающих районах

4. Дополнительные соединители: Стандартные фланцы, быстроразъемные соединения и металлические наконечники, изготовленные на заказ по чертежам

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Испытания на производительность и контроль качества

1. Испытание на износостойкость: 72 часа непрерывного износа с кварцевым песчаным раствором, потеря массы ≤0,05 г

2. Давление разрыва: Давление разрыва достигает 3–4 раз рабочего давления, способно выдерживать мгновенные ударные нагрузки

3. Импульсная усталость: 200 000 циклов давления без растрескивания, расслоения или деформации

4. Характеристики изгиба: Отсутствие поломок или расслоений при минимальном радиусе изгиба.

5.Стойкость к средам: Стабильная работа в кислых и щелочных средах (pH 2–12).

Таблица параметров моделей и спецификаций

Основные преимущества:

1. Длительный срок службы: Эксклюзивная высокоизносостойкая внутренняя резиновая формула значительно снижает потери от эрозии, вызванной твердыми частицами, подходит для пульп с высоким содержанием песка, таких как кварц, железная руда и медная руда.

2. Большой диаметр и высокая пропускная способность: Подходит для всех размеров от DN100 до DN1200, подходит для крупномасштабных систем выгрузки отходов обогащения, повышая эффективность транспортировки и снижая энергопотребление насосов.

3. Ударопрочная и взрывозащищенная труба: Многослойная композитная армированная конструкция смягчает колебания давления, устраняя опасность разрыва труб, вызванного засорами или запуском/остановкой. 4. Простота монтажа и низкие затраты на техническое обслуживание: значительно легче стальных труб, удобна укладка и перемещение, сокращает время простоя на техническое обслуживание.

5. Отличная коррозионная и атмосферостойкость: внешний резиновый слой устойчив к солнцу и дождю, а также к коррозионному туману в горнодобывающей промышленности, обеспечивая стабильную работу в течение всего года на открытом воздухе. 6. Полная индивидуальная настройка

Завод поддерживает индивидуальную настройку длины, диаметра, номинального давления, типа соединителя и износостойкости футеровки в соответствии с различными требованиями специальных проектов.

Реальные примеры применения в инженерной практике

Пример 1: Проект транспортировки отходов обогащения железной руды на большие расстояния во Внутренней Монголии

1. Обзор проекта: Ежедневная производительность переработки 8000 тонн сырой руды, содержание твердых веществ в отходах 42%, в основном кварц средней твердости, расстояние транспортировки 3,5 км, рабочее давление 2,8 МПа, нейтральная суспензия.

2. Вспомогательное решение: Гибкий шланг JIDONGDA DN200 с полиуретановым покрытием и стальной проволочной спиралью, стандартные секции 6 м/12 м, фланцевое соединение.

3. Результаты эксплуатации: Вибрация и шум снизились на 60% после замены оригинальных стальных труб; непрерывная стабильная работа в течение 36 месяцев без замены; ежегодные затраты на техническое обслуживание снизились на 85%; не было разрывов труб или утечек.

Пример 2: Система обратной засыпки медного рудника в высокогорной Перу

1. Обзор проекта: Высокогорный рудник на высоте 4500 метров, использующий вакуумную откачку медного шлака с содержанием песка 45% в условиях низкой температуры и высокого УФ-излучения.

2. Вспомогательное решение: Специально разработанный низкотемпературный двухслойный шланг с армированием стальной проволокой, соответствующий экспортным стандартам.

3. Эксплуатационные характеристики: Улучшена в 3 раза устойчивость к сплющиванию при вакуумной откачке; отсутствие разрушения во время откачки; Стабильный годовой расход более 98%; общие эксплуатационные расходы трубопровода снижены на 73%.

Применимые сценарии

1. Трубопроводы для транспортировки отходов в открытых/подземных шахтах

2. Основные и вспомогательные трубопроводы для сброса пульпы на горно-обогатительных комбинатах

3. Сухая и влажная засыпка хвостохранилищ и проектов сброса отходов

4. Транспортировка бурового раствора на большие расстояния при дноуглубительных работах на реках и побережье

5. Трубопроводы для погрузки и разгрузки пульпы при транспортировке минеральных порошков из портов

6. Транспортировка различных промышленных твердожидкостных смешанных сред

Часто задаваемые вопросы

В1. Какой материал футеровки следует выбрать для высокоабразивных кварцевых отходов?

О. Для отходов с высоким содержанием твердых частиц, таких как кварц и гранит, предпочтительным выбором является полиуретановая футеровка. При стандартном 72-часовом испытании на износостойкость ее износ значительно ниже, чем у натурального каучука и каучука SBR, а срок службы может быть увеличен в 2-3 раза при тех же условиях эксплуатации. Техническая команда может подобрать оптимальную формулу футеровки на основе состава частиц пульпы и значения pH.

Вопрос 2. Может ли JIDONGDA изготавливать трубы нестандартных диаметров, длин и с заданным рабочим давлением для специальных горнодобывающих проектов?

Ответ: Да, наш завод предоставляет услуги по изготовлению труб на заказ с учетом всех размеров. Мы поддерживаем нестандартные длины, полные диаметры от DN100 до DN1200 и различные рабочие давления от 1,0 до 10 МПа. Фланцы, быстроразъемные соединения и металлические наконечники могут быть изготовлены на заказ в соответствии с чертежами. После предоставления параметров проекта мы предоставим решение и коммерческое предложение в течение 24 часов.

Вопрос 3. Каков гарантийный срок на JIDONGDA Большого диаметра рукав для хвостов (горнодобывающих) и какая послепродажная поддержка включена?

Ответ: На стандартные изделия предоставляется 12-месячная гарантия с даты отгрузки. Повреждения, вызванные дефектами сырья или производственных процессов при нормальных условиях эксплуатации, будут устранены бесплатно в течение гарантийного периода. Профессиональные инженеры-проектировщики трубопроводов для горнодобывающей промышленности предоставляют дистанционные консультации по прокладке, монтажу и плановому техническому обслуживанию; для крупномасштабных горнодобывающих проектов возможно предоставление технических услуг на месте по договоренности.
