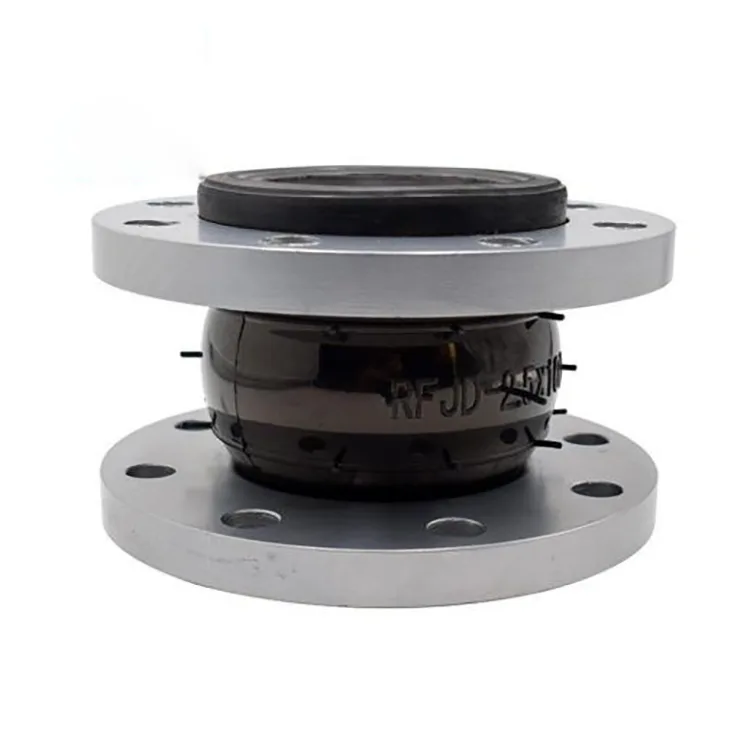

Резиновый компенсатор

Резиновый компенсатор — это гибкие соединительные элементы, предназначенные для компенсации температурного расширения, вибраций и несоосности в трубопроводных системах. Они состоят из резинового корпуса, обычно усиленного тканевыми и металлическими слоями, а также фланцевых или резьбовых соединений для монтажа. Такие компоненты снижают нагрузку на насосы, компрессоры и другое оборудование, компенсируя перемещения трубопроводов, возникающие из-за изменения температуры или скачков давления.

Основные преимущества резиновых компенсаторов JIDONGDA

• Компенсация многоплоскостных перемещений: Один компенсатор способен воспринимать осевые, боковые и угловые смещения, уменьшая необходимость установки дополнительных петель или направляющих трубопровода.
• Снижение вибрации и шума: Эластомерный корпус поглощает механические колебания, защищает чувствительное оборудование и снижает структурный шум.
• Устойчивость к коррозии: В конструкциях с полностью резиновой внутренней поверхностью отсутствуют металлические элементы, контактирующие с рабочей средой, что обеспечивает широкую химическую совместимость и исключает коррозию под теплоизоляцией.
• Простота монтажа: Благодаря небольшому весу и высокой гибкости установка выполняется с использованием стандартного инструмента без применения тяжелого подъемного оборудования, что сокращает сроки монтажа.
• Поглощение гидравлических ударов: Компенсаторы естественным образом демпфируют гидроудары и скачки давления, увеличивая срок службы клапанов, прокладок и трубопроводной арматуры.
• Эксплуатация без обслуживания: После установки такие компенсаторы не требуют смазки или регулярной регулировки, что снижает общие эксплуатационные расходы.

Часто задаваемые вопросы

Как выбрать подходящий эластомер для конкретного применения?

Выбор подходящего эластомера зависит от химического состава рабочей среды, ее концентрации и температуры эксплуатации. EPDM отлично подходит для воды, пара и разбавленных кислот, однако может увеличиваться в объеме при контакте с маслами.

Нитриловая резина (NBR) разработана для работы с нефтепродуктами, топливом и масляными средами. Неопрен обладает хорошей устойчивостью к атмосферному воздействию и хладагентам. Для агрессивных кислот и высокотемпературных химических сред рекомендуется использовать хлорбутиловую резину или FKM.

JIDONGDA предоставляет подробные руководства по химической совместимости материалов и может дополнительно предложить внутреннюю PTFE-облицовку для работы с агрессивными химическими веществами, требующими антипригарных свойств и высокой коррозионной стойкости.

Для систем с абразивными суспензиями рекомендуется применять специальные износостойкие внутренние слои. Наши инженеры анализируют полный диапазон рабочих условий и подбирают оптимальную комбинацию материалов.

Какие перемещения способен компенсировать одинарный резиновый компенсатор?

Возможности компенсации зависят от диаметра и высоты арочного элемента компенсатора. Обычно одинарный компенсатор обеспечивает большее осевое сжатие по сравнению с осевым растяжением.

Например, стандартный компенсатор диаметром 6 дюймов может обеспечивать около 1,5 дюйма осевого сжатия, 0,75 дюйма осевого удлинения, 0,5 дюйма бокового смещения и до 15° углового отклонения.

Компенсаторы большего диаметра и двухарочные конструкции обеспечивают более высокие показатели бокового и углового перемещения. Все компенсаторы JIDONGDA проходят проверку рабочих характеристик перед поставкой.

Для правильной работы трубопроводная система должна оснащаться неподвижными опорами и направляющими элементами, которые обеспечивают контролируемое направление движения и предотвращают воздействие срезающих нагрузок на резиновый корпус.

Может ли JIDONGDA изготовить компенсаторы с нестандартной длиной и индивидуальным смещением?

Да. Многие проекты модернизации требуют нестандартных размеров для установки в существующие трубопроводные системы. Инженерная команда JIDONGDA может изготовить Резиновый компенсатор с индивидуальным межфланцевым размером, коническими или эксцентричными переходами, а также различными углами смещения.

Также возможно производство прямоугольных и специальных компенсаторов для вентиляционных каналов и систем отвода дымовых газов.

Все индивидуальные конструкции проходят анализ методом конечных элементов (FEA), чтобы гарантировать сохранение требуемых характеристик давления и перемещения. Достаточно предоставить чертежи или размеры монтажного зазора, и специалисты JIDONGDA предложат подходящее решение.

Как контролировать осевые усилия от давления в трубопроводной системе?

Резиновый компенсатор не предназначены для самостоятельного восприятия осевых усилий от давления. Если соседний трубопровод не обеспечивает необходимого ограничения перемещения, компенсатор должен оснащаться стяжными тягами (tie rods) или ограничительными тягами.

Стяжные элементы соединяют оба фланца и воспринимают усилие давления, предотвращая чрезмерное растяжение компенсатора. JIDONGDA предлагает интегрированные комплекты ограничительных тяг, рассчитанные в соответствии с рабочим давлением и возникающими нагрузками.

Расчет выполняется на основе эффективной площади компенсатора, а комплекты поставляются с фиксирующими гайками, шайбами и сферическими шайбами для снижения изгибающих напряжений. Данные элементы являются дополнительной опцией и могут быть установлены на различные модели компенсаторов.

Возможно ли изготовление пожаробезопасных или отказоустойчивых резиновых компенсаторов?

Да, JIDONGDA предлагает пожаробезопасные конструкции, оснащенные вспучивающимся огнезащитным слоем или дополнительным металлическим уплотняющим элементом.

В случае возникновения пожара специальный уплотняющий элемент расширяется и сохраняет герметичность системы, либо металлическая резервная поверхность обеспечивает дополнительную защиту после разрушения эластомерного слоя.

Такие компенсаторы применяются в морской промышленности, оффшорных проектах и нефтеперерабатывающих предприятиях, где требуется высокая надежность при пожарных воздействиях. Данные исполнения проходят испытания в соответствии со стандартами API для подтверждения работоспособности до и после воздействия огня.
