Металлические рукава с оплёткой

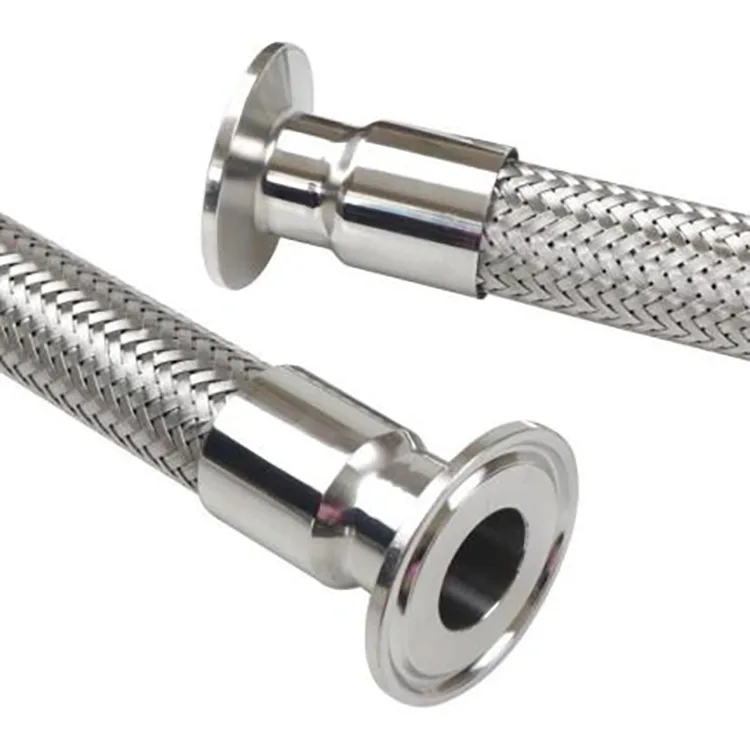

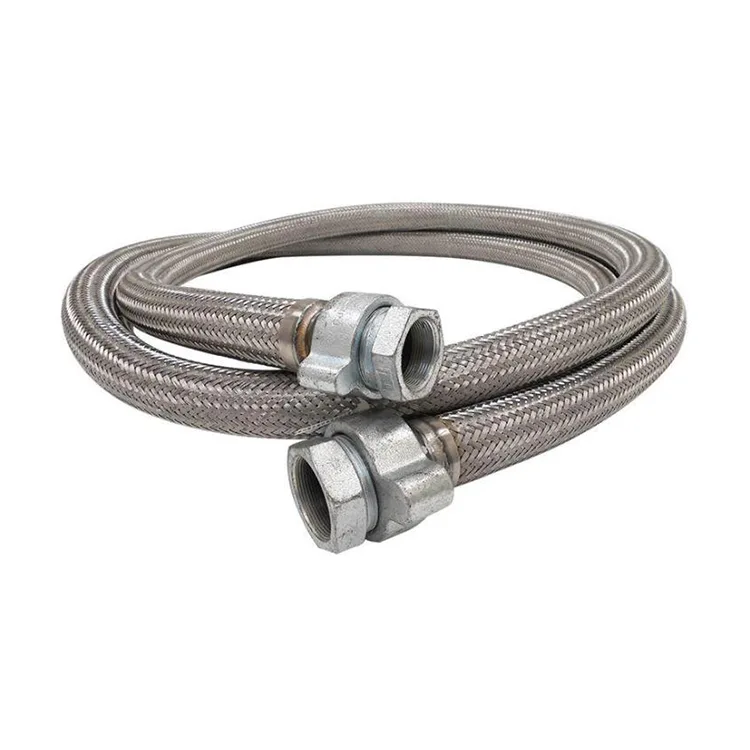

Металлические рукава с оплёткой — это прочный и гибкий трубопроводный элемент, предназначенный для транспортировки жидкостей, газов и сыпучих материалов в условиях высокого давления, экстремальных температур и сильной вибрации. Конструкция состоит из гофрированной металлической внутренней трубки, обычно изготовленной из нержавеющей стали, и одного или нескольких слоев высокопрочной проволочной оплетки. Такая армирующая оплетка значительно повышает устойчивость к давлению, защищает от механического износа и предотвращает растяжение шланга под нагрузкой.

В отличие от традиционных резиновых и пластиковых аналогов, Металлический рукав с оплеткой способен выдерживать криогенные температуры, воздействие высоких температур до 1500°F, агрессивные химические среды и интенсивные циклические изгибы. Благодаря этим преимуществам он широко применяется в нефтехимической промышленности, аэрокосмической отрасли, пищевом производстве, фармацевтической промышленности и системах транспортировки промышленных газов.

JIDONGDA разрабатывает каждый Металлический рукав с оплеткой с учетом строгих международных требований к качеству и безопасности, обеспечивая герметичную и стабильную работу даже в самых сложных промышленных условиях.

Часто задаваемые вопросы

Как правильно определить необходимую длину оплетенного металлического шланга?

Рабочая длина (Live Length) — это участок шланга, который непосредственно воспринимает движение, изгибы и компенсирует смещения. Она рассчитывается на основе расстояния между двумя точками подключения по формуле: Live Length = SQRT(6 × Offset × Radius), где Radius представляет собой минимальный динамический радиус изгиба выбранного шланга.

Жесткие концевые соединения и усиленные участки оплетки возле фитингов не входят в рабочую длину. JIDONGDA рекомендует предусматривать минимум 5% дополнительного запаса длины и избегать эксплуатации шланга в полностью растянутом состоянии.

Для компенсации теплового расширения трубопроводов рекомендуется обратиться к техническим специалистам JIDONGDA. После получения размеров системы и условий эксплуатации наша команда может предоставить расчет оптимальной длины шланга.

Может ли Металлический рукав с оплеткой одновременно работать при высокой температуре и высоком давлении?

Да, однако при повышении температуры необходимо учитывать снижение допустимого рабочего давления. При нагреве прочностные характеристики нержавеющей стали уменьшаются. Например, при температуре 500°F (260°C) нержавеющая сталь 304 сохраняет около 85% прочности при комнатной температуре, а при 1000°F (538°C) этот показатель снижается примерно до 60%.

Поэтому максимальное рабочее давление должно корректироваться в соответствии с температурным режимом эксплуатации. JIDONGDA предоставляет специальные таблицы зависимости давления и температуры для различных марок металла и вариантов оплетки, помогая выбрать безопасную конфигурацию.

Для экстремальных температурных условий могут использоваться материалы 321 или Inconel, которые сохраняют более высокую прочность при нагреве. Также необходимо учитывать тепловое расширение трубопровода, чтобы шланг мог компенсировать движение системы без превышения допустимого диапазона перемещения.

Каковы стандартные сроки изготовления индивидуального оплетенного металлического шланга?

Стандартные конфигурации с оплеткой из нержавеющей стали 304 или 316 и распространенными типами фитингов обычно поставляются в течение 5–10 рабочих дней.

Индивидуальные решения с использованием специальных сплавов, тройной оплетки, больших диаметров свыше DN200, специальной очисткой для кислородных систем или сертификацией NACE могут потребовать 3–5 недель производства.

JIDONGDA поддерживает запас гофрированных труб и материалов для оплетки в диапазоне DN6–DN100, что позволяет ускорить изготовление. Для срочных промышленных ремонтов также доступна ускоренная обработка заказов. После получения чертежей или технических параметров специалисты JIDONGDA предоставят точный срок изготовления.

Как JIDONGDA обеспечивает прослеживаемость продукции и соответствие промышленным стандартам?

Каждая партия металлического сырья поступает на производство с сертификатами материалов 3.1 согласно EN 10204. Номер партии трубки, данные проволочной оплетки и информация о сварщике фиксируются в ERP-системе и связываются с индивидуальным серийным номером готового изделия.

Этот номер наносится лазерной маркировкой на постоянную табличку из нержавеющей стали, закрепленную на каждом шланге. JIDONGDA обеспечивает выполнение требований таких стандартов и сертификаций, как PED, ASME, CRN (Канада) и NACE MR0175, с соответствующей документацией по испытаниям и контролю.

Каждый заказ может сопровождаться отчетом финальной проверки, включающим результаты испытаний давлением, контроль размеров, а также дополнительные результаты PMI или радиографического контроля. Для критически важных проектов доступен полный комплект технической документации.

Какие основные причины выхода из строя оплетенного металлического шланга и как их предотвратить?

Основные причины повреждения металлических шлангов включают усталостное разрушение оплетки из-за чрезмерных циклических изгибов, коррозию под оплеткой из-за влаги или хлоридов, повреждение сварных соединений фитингов вследствие неправильной установки и разрыв из-за превышения давления в системе.

Предотвращение неисправностей начинается с правильного выбора изделия: необходимо учитывать рабочее давление, температурный диапазон и требуемый радиус изгиба в соответствии с условиями эксплуатации.

При монтаже следует избегать чрезмерной затяжки соединений, перекосов и неправильного расположения шланга. Для сред с высоким содержанием хлоридов рекомендуется использовать оплетку из нержавеющей стали 316L и проводить регулярную очистку поверхности.

JIDONGDA рекомендует проводить регулярный визуальный контроль состояния шлангов, обращая внимание на поврежденные проволоки оплетки, вздутия, следы коррозии или деформации. Своевременная замена шлангов до окончания расчетного ресурса помогает избежать незапланированных остановок оборудования и повысить надежность производственных процессов.
