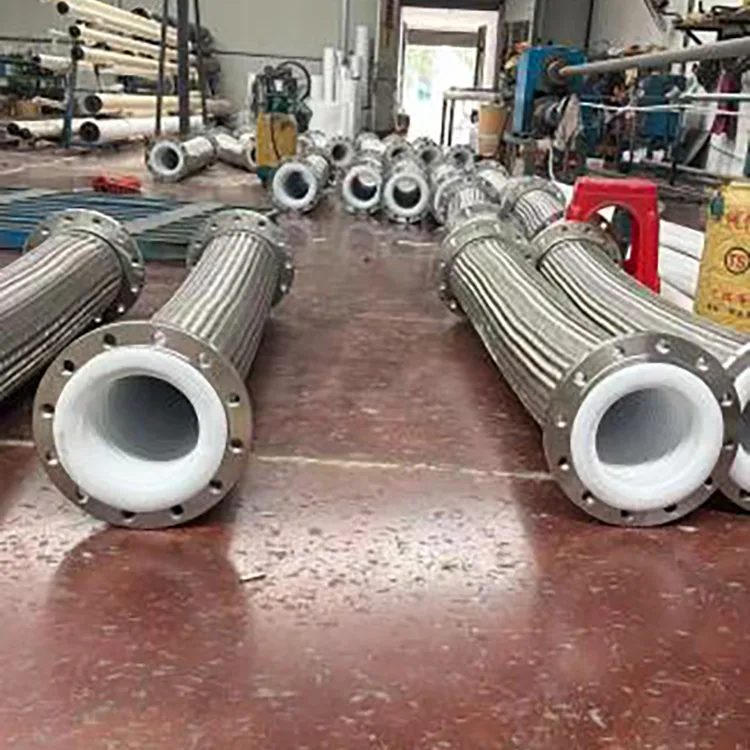

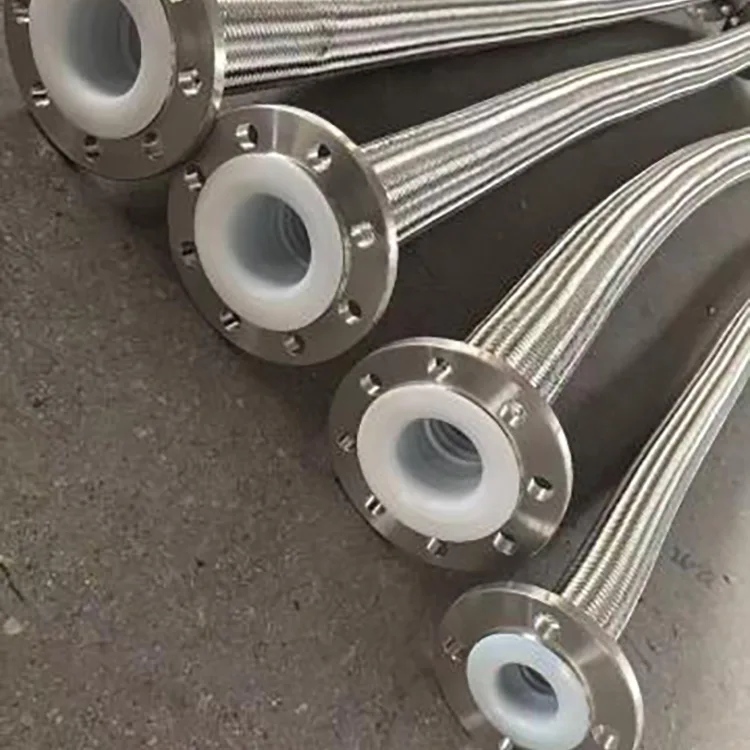

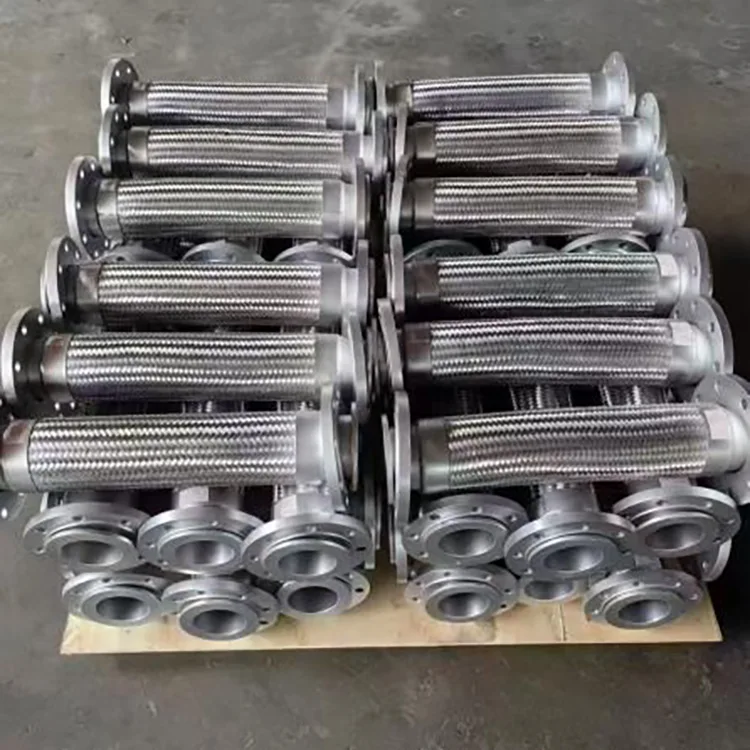

Гибкий металлический шланг

Модель JIDONGDA Гибкий металлический шлангпредставляет собой ключевой элемент гибкой компенсации для промышленных трубопроводных систем. Конструкция изделия включает сильфон из нержавеющей стали, металлическую оплетку и универсальные концевые соединения, что позволяет эффективно решать такие задачи, как компенсация теплового расширения и сжатия, гашение вибраций и транспортировка сложных рабочих сред. Превосходя по своим характеристикам традиционные шланги, это изделие надежно работает в суровых условиях (включая экстремальные температуры, высокое давление, воздействие кислот и щелочей) и подходит для безопасной транспортировки высокотемпературных жидкостей, пара, промышленных газов и химических веществ, обеспечивая надежное соединение между неподвижными трубопроводами и подвижным оборудованием.

Конструкция изделия

Модель JIDONGDA Гибкий металлический шланг отличается модульной конструкцией, выполненной с высокой точностью; она оснащена надежными основными компонентами и предусматривает возможность установки дополнительных элементов усиления для особых условий эксплуатации:

1. Сильфон из нержавеющей стали (основной элемент): Изготовлен из цельной заготовки (нержавеющая сталь марок 304 или 316L), обладает превосходной гибкостью и стойкостью к высокому давлению; служит герметичным внутренним каналом для транспортировки рабочей среды.

2. Двухслойная металлическая оплетка: Плотная внешняя оплетка из проволоки из нержавеющей стали повышает устойчивость к давлению и безопасность при разрыве, ограничивает чрезмерное расширение или изгиб, а также защищает от внешних механических повреждений.

3. Универсальные концевые соединения: Совместимы с фланцами, резьбовыми соединениями и быстроразъемными муфтами; соответствуют распространенным стандартам трубопроводных систем, обеспечивая беспрепятственную интеграцию с различным промышленным оборудованием.

4. Дополнительный защитный слой: Возможно нанесение защитных покрытий для повышения стойкости к абразивному износу, сильной коррозии или воздействию соляного тумана, что продлевает срок службы изделия.

Области применения и примеры внедрения

1. Основные сферы применения

Широкая совместимость с высокотемпературными промышленными системами, нефтехимическими установками, энергетическим оборудованием, морской техникой, предприятиями металлургической промышленности и системами ОВК (отопления, вентиляции и кондиционирования); охватывает большинство сценариев использования гибких соединений в промышленных трубопроводах.

2. Примеры практического внедрения

Пример 1: Модернизация высокотемпературных трубопроводов котла ТЭС

На теплоэлектростанции мощностью 25 МВт традиционные жесткие трубопроводы были заменены на сверхвысокотемпературные металлические рукава JIDONGDA (на участках выхода пара из котла). Изделия рассчитаны на рабочую температуру 600°C, эффективно компенсируют тепловое расширение и сжатие, а также изолируют вибрацию оборудования. После трех лет непрерывной эксплуатации без утечек и поломок частота планового технического обслуживания была значительно снижена, а затраты предприятия на эксплуатацию и обслуживание сократились на 42%.

Пример 2: Проект трубопроводов в судостроении.

Прибрежная верфь выбрала нержавеющую сталь JIDONGDA 316L с антикоррозийным покрытием Гибкий металлический шланг для трубопроводов системы охлаждения главного двигателя и гидравлической системы судна. Благодаря специальному антикоррозийному покрытию морского класса рукава устойчивы к воздействию соляного тумана. После двух лет эксплуатации в морских условиях не было обнаружено ни ржавчины, ни ослабления соединений, что позволило эффективно решить проблему малого срока службы стандартных рукавов в морской среде.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Ключевые характеристики продукции

1. Широкий температурный диапазон: подходят для экстремальных условий — от криогенных температур до сверхвысоких значений, превышающих 600°C;

2. Отличная гибкость и компенсационная способность: поглощают разнонаправленные смещения трубопровода и вибрацию оборудования;

3. Усиленная двухслойная оплетка: высокая устойчивость к давлению и надежная защита от разрыва;

4. Конструкция из нержавеющей стали: устойчивость к воздействию кислот, щелочей и соляного тумана; совместимость с различными агрессивными химическими средами;

5. Устойчивость к усталостным нагрузкам: рассчитаны на длительную непрерывную промышленную эксплуатацию;

6. Цельносварная герметичная конструкция: значительно снижает риск утечек в трубопроводе и сбоев системы.

Варианты индивидуального исполнения

Предусмотрено восемь вариантов адаптации под конкретные требования: использование нержавеющей стали марки 316L, усиленная оплетка для высокого давления, антистатическое исполнение, теплоизоляционные чехлы, различные типы соединений, версии для сверхвысоких температур, вакуум-устойчивые конструкции и антикоррозийные покрытия морского класса.

Ключевые преимущества продукции

1. Цельнометаллическая конструкция, пригодная для эксплуатации в экстремальных промышленных условиях (высокие температуры и давление);

2. Отличная гибкость и компенсационная способность, эффективно решающие проблемы деформации и вибрации трубопроводов;

3. Стандартизированная универсальная конструкция, обеспечивающая широкую применимость в различных отраслях и совместимость с оборудованием ведущих мировых производителей;

4. Конструкция с высоким запасом прочности, гарантирующая стабильную работу и низкий уровень отказов;

5. Подтвержденная эффективность: множество успешных проектов и широкое применение на мировом промышленном рынке.

Гибкий металлический шланг

Вопрос 1: Как выбрать между нержавеющей сталью марок 304 и 316L для металлорукавов JIDONGDA?

Ответ: Нержавеющая сталь марки 304 отличается оптимальным соотношением цены и качества и подходит для условий с умеренной коррозионной активностью (например, системы ОВК, стандартный пар, пресная вода, обычные газы). Сталь марки 316L содержит молибден, обеспечивающий повышенную стойкость к воздействию кислот, щелочей, ионов хлора и морской воды; она специально разработана для агрессивных сред (химическое производство, морские условия, прибрежные зоны с воздействием солевого тумана).

В2: Можно ли использовать JIDONGDA Гибкий металлический шланг в вакуумных трубопроводах?

Ответ: Да. Специализированные вакуум-стойкие металлорукава нашего бренда имеют утолщенный сильфон и плотную оплетку, что эффективно предотвращает схлопывание (деформацию) рукава под действием отрицательного давления. Они подходят для систем, работающих под вакуумом (например, вакуумная дистилляция, нанесение вакуумных покрытий, хранение криогенных жидкостей), и могут быть изготовлены по индивидуальному заказу с вакуумно-плотными фланцами.

Вопрос 3: Каков срок службы изделия при непрерывной промышленной эксплуатации и каковы рекомендации по техническому обслуживанию?

Ответ: При соблюдении номинальных условий эксплуатации срок службы изделия составляет от 3 до 8 лет (может незначительно варьироваться в зависимости от коррозионной активности рабочей среды). Рекомендации по обслуживанию: избегайте повреждения оплетки острыми предметами при монтаже и строго не допускайте скручивания корпуса рукава сверх допустимого минимального радиуса изгиба. При эксплуатации в условиях высоких температур и давлений регулярная (раз в полгода) проверка герметичности соединений позволяет существенно продлить срок службы оборудования.
