Гидравлический рукав со стальной проволочной оплеткой

Гидравлический рукав со стальной проволочной оплеткой JIDONGDA предназначен для передачи гидравлической жидкости в системах с постоянными и переменными нагрузками. Стальная проволочная оплетка усиливает резиновую трубку и помогает выдерживать внутреннее давление, пульсации и механические нагрузки во время работы оборудования.

Конструкция подходит для различных гидравлических контуров, включая инженерную, промышленную, горнодобывающую, сельскохозяйственную, строительную и портовую технику. В зависимости от требований системы могут подбираться различные диаметры, количество армирующих слоев, рабочие давления и варианты соединений.

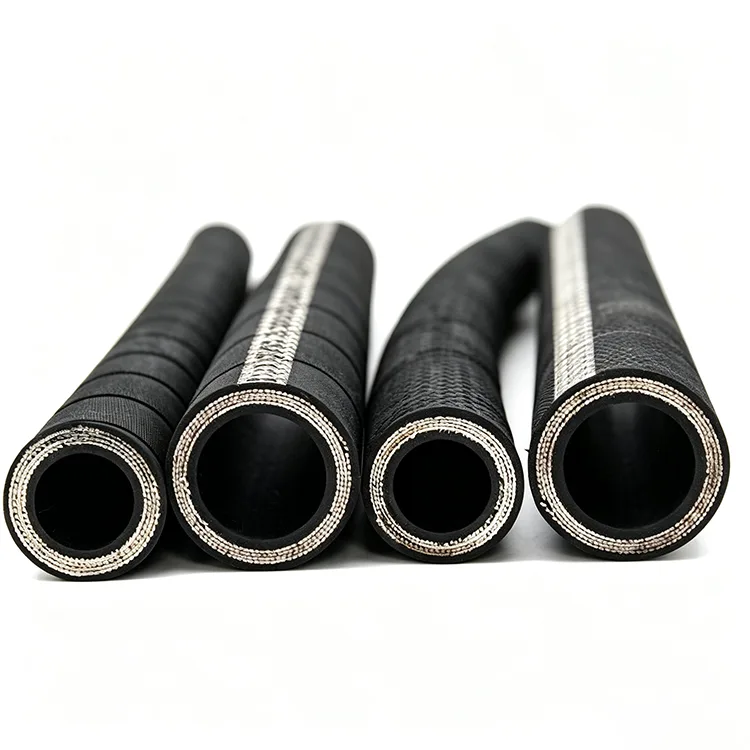

Структура изделия

Основными элементами являются внутренняя резиновая трубка, армирующий слой, промежуточный слой при необходимости и наружное защитное покрытие. Такое сочетание материалов позволяет учитывать одновременно требования к совместимости с рабочей жидкостью, давлению, гибкости и внешним условиям эксплуатации.

Внутренний слой

Внутренняя трубка изготавливается из маслостойкого NBR или другого подходящего синтетического каучука. Она непосредственно контактирует с рабочей жидкостью и обеспечивает герметичный канал для передачи гидравлического масла. Материал внутреннего слоя подбирается с учетом типа жидкости, температуры и рабочих условий.

Стальная оплетка

Высокопрочная стальная проволока располагается вокруг внутренней трубки в виде оплетки. Армирующий слой повышает устойчивость изделия к внутреннему давлению и механическим воздействиям, сохраняя при этом необходимую гибкость для прокладки гидравлических линий.

Промежуточный слой

В конструкциях, где требуется дополнительная защита, между внутренним и наружным слоями может использоваться промежуточный слой. Он помогает распределять механические нагрузки и снижать влияние повторяющихся изменений давления на внутреннюю структуру рукава.

Наружное покрытие

Наружный слой из синтетического каучука защищает армирующую конструкцию от истирания, ультрафиолета, масла и других факторов окружающей среды. Для специальных условий эксплуатации возможно использование покрытий с дополнительными защитными свойствами.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Рабочая конфигурация

При выборе рукава необходимо учитывать параметры всей гидравлической системы, а не только номинальное давление. Диаметр, длина, температура, тип жидкости, радиус изгиба, частота перемещения и способ подключения непосредственно влияют на подходящую конфигурацию.

Диаметр

Внутренний диаметр должен соответствовать требуемому расходу рабочей жидкости и присоединительным размерам оборудования. Слишком малый диаметр может увеличить гидравлическое сопротивление, поэтому при проектировании необходимо учитывать фактические параметры системы.

Давление

Рабочее давление определяется конструкцией и количеством армирующих слоев. Для систем с более высокой нагрузкой могут применяться усиленные исполнения. При выборе необходимо учитывать не только номинальное давление, но и возможные кратковременные скачки давления.

Температура

Температурный диапазон зависит от материала внутренней и наружной резины. Для стандартных условий могут использоваться обычные исполнения, а для высокотемпературных систем доступны варианты с повышенной температурной стойкостью.

Прокладка линии

Правильная установка имеет большое значение для срока службы гидравлического рукава. Во время монтажа необходимо избегать перекручивания, чрезмерного растяжения и резких изгибов. Рукав должен иметь достаточную длину для компенсации перемещения оборудования и не должен постоянно контактировать с острыми металлическими элементами.

Подвижные участки

В гидравлических механизмах, где цилиндры, шарниры или рабочие органы постоянно перемещаются, траектория рукава должна учитывать полный диапазон движения. Правильная длина и радиус изгиба помогают снизить нагрузку на армирование и соединения.

Защита от истирания

При прокладке рядом с металлическими конструкциями рекомендуется предусматривать достаточный зазор или дополнительную защиту. Это особенно важно для строительной, горнодобывающей и портовой техники, где возможен постоянный контакт с внешними поверхностями.

Соединения

JIDONGDA может поставлять рукав в виде отдельного изделия или готовой рукавной сборки. Тип фитинга выбирается в соответствии с присоединительными портами оборудования и требованиями к рабочему давлению.

Стандартные фитинги

Для различных гидравлических систем могут использоваться соединения по стандартам SAE, DIN и EN. Перед изготовлением необходимо согласовать размер, тип резьбы, форму фитинга и его расположение относительно второго конца рукава.

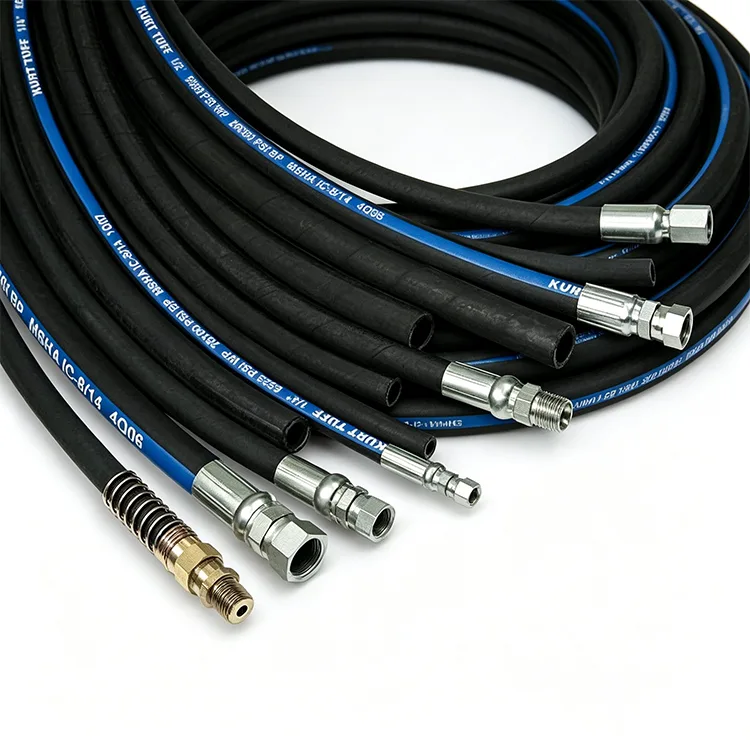

Готовые сборки

Готовая сборка может поставляться с установленными фитингами с обеих сторон. Длина, ориентация соединений и тип концевых элементов согласовываются перед производством, что позволяет адаптировать изделие к существующей гидравлической линии.

Специальные исполнения

Для оборудования со специфическими требованиями могут быть предусмотрены высокотемпературные, низкотемпературные, огнестойкие или электропроводящие исполнения. Необходимость использования специальной конструкции определяется условиями эксплуатации и требованиями оборудования.

Контроль продукции

Контроль качества включает проверку основных размеров, состояния резиновых слоев, качества стальной оплетки и параметров готовых соединений. В зависимости от технических требований конкретной модели могут проводиться испытания на давление, импульсную нагрузку и прочность соединения.

Проверка давления

Испытания под давлением позволяют оценить способность конструкции выдерживать установленную рабочую нагрузку. Во время испытания контролируются герметичность, состояние наружного покрытия и отсутствие видимых повреждений конструкции.

Импульсная нагрузка

Гидравлические системы могут создавать повторяющиеся изменения давления во время запуска и работы оборудования. Импульсные испытания применяются для оценки устойчивости рукава к циклическим нагрузкам и помогают определить характеристики конструкции при динамическом режиме эксплуатации.

Проверка фитингов

Для готовых сборок контролируются качество обжима, фиксация фитинга и герметичность соединения. Это позволяет снизить риск утечек и ослабления соединения при эксплуатации оборудования.

Области применения

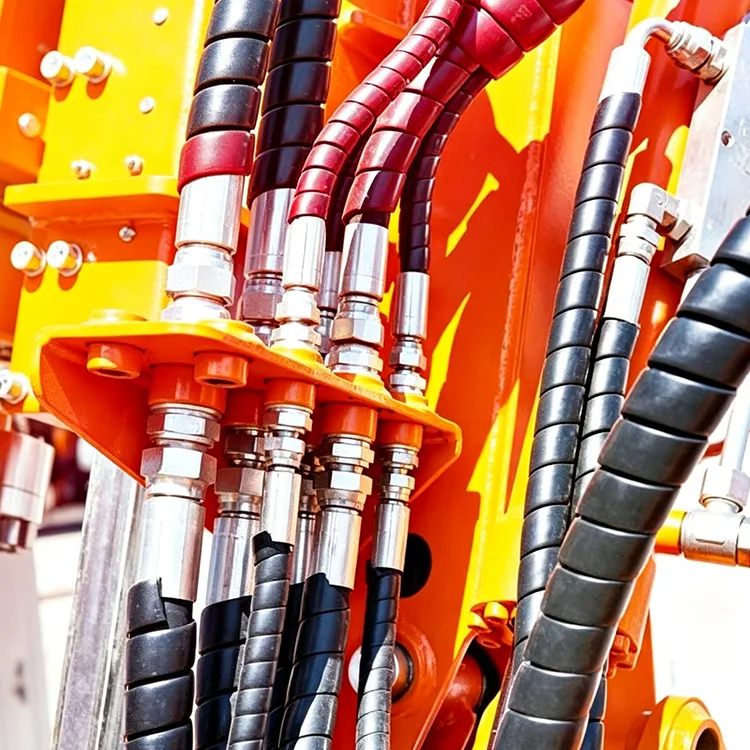

Инженерная техника

Гидравлический рукав со стальной проволочной оплеткой применяется в гидравлических контурах экскаваторов, погрузчиков, бульдозеров и другой инженерной техники. Он используется для соединения насосов, клапанов, цилиндров и исполнительных механизмов.

Промышленное оборудование

В промышленной автоматизации рукава используются в гидравлических прессах, производственных линиях, станках и другом оборудовании, где требуется передача жидкости между компонентами системы.

Горнодобывающее оборудование

В горнодобывающей технике гидравлические линии работают при вибрации, механических нагрузках и воздействии пыли. Соответствующая конструкция рукава может использоваться в системах управления и приводах тяжелого оборудования.

Сельскохозяйственная техника

Рукава подходят для тракторов, сельскохозяйственных машин и навесного оборудования. Гибкая конструкция позволяет использовать их в линиях, где во время работы происходит перемещение гидравлических компонентов.

Судовое оборудование

В судовых и портовых механизмах рукава могут использоваться в гидравлических системах палубного оборудования, подъемных механизмов и других приводов, работающих в условиях повышенной влажности и механических нагрузок.

Строительная техника

Продукция применяется в гидравлических системах автобетононасосов, кранов и другого строительного оборудования. При подборе учитываются рабочее давление, длина, температура и требования к внешней защите.

Доступные исполнения

JIDONGDA предлагает различные варианты Гидравлический рукав со стальной проволочной оплеткой для разных рабочих условий. В зависимости от требований можно выбрать усиленную конструкцию, исполнение для повышенной температуры до 150°C, низкотемпературную версию до -40°C, огнестойкое наружное покрытие, электропроводящую конструкцию или дополнительный защитный слой.

Такие варианты позволяют адаптировать рукав не только к давлению, но и к температуре, механическим воздействиям и требованиям конкретного оборудования.

Технические характеристики

OEM и настройка

JIDONGDA поддерживает индивидуальную конфигурацию для OEM-заказов и технического обслуживания. В зависимости от проекта могут согласовываться внутренний диаметр, длина, конструкция армирования, рабочее давление, температурный диапазон, тип фитингов, резьба, ориентация соединений и наружное покрытие.

Для подбора подходящей модели заказчик может предоставить технический чертеж, параметры гидравлической системы или образец существующей сборки. На основании этих данных можно определить основные характеристики изделия перед серийным производством.

Часто задаваемые вопросы

Чем отличается стальная оплетка?

Стальная проволочная оплетка усиливает резиновую трубку и повышает ее устойчивость к внутреннему давлению и механическим нагрузкам. Количество и конструкция армирующих слоев выбираются в зависимости от требуемых характеристик.

Для каких систем подходит изделие?

Рукава используются в строительной, промышленной, горнодобывающей, сельскохозяйственной, судовой и другой технике с гидравлическим приводом. Конкретная модель должна соответствовать рабочему давлению, температуре и типу жидкости.

Можно ли заказать специальное исполнение?

Да. В зависимости от требований доступны высокотемпературные, низкотемпературные, огнестойкие, электропроводящие и другие варианты конструкции.

Можно ли получить готовую сборку?

Да. JIDONGDA может поставлять готовые рукавные сборки с фитингами SAE, DIN, EN и другими совместимыми соединениями. Длина и конфигурация фитингов согласовываются перед производством.

Как подобрать подходящую модель?

Для подбора необходимо предоставить рабочее давление, внутренний диаметр, температуру, тип рабочей жидкости, длину, условия прокладки и тип соединений. Эти параметры позволяют определить конструкцию, соответствующую конкретной гидравлической системе.

JIDONGDA для промышленных заказов

JIDONGDA поставляет стальные оплеточные гидравлические рукава и готовые сборки для различных типов оборудования. Ассортимент может адаптироваться по конструкции, размерам, рабочим параметрам, фитингам и дополнительным защитным характеристикам.

Для серийных поставок и OEM-проектов технические параметры согласовываются до производства, что позволяет использовать выбранную конфигурацию в конкретной гидравлической системе и при последующих повторных заказах.
