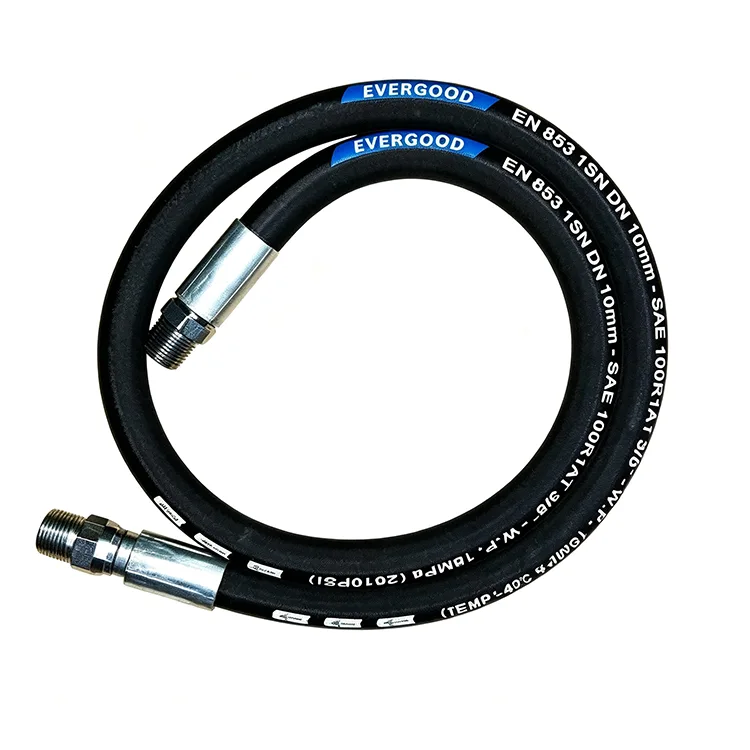

Гидравлический рукав с однослойной стальной оплеткой

Гидравлический рукав с однослойной стальной оплеткой JIDONGDA разработан для гидравлических линий, где требуется сочетание гибкости, умеренной массы и устойчивости к рабочему давлению. Конструкция включает внутреннюю маслостойкую трубку, один слой высокопрочной стальной проволочной оплетки и наружное защитное покрытие.

Благодаря сравнительно компактной конструкции такой рукав удобно прокладывать в ограниченном пространстве и использовать в подвижных гидравлических узлах. Он подходит для сельскохозяйственной техники, мобильного оборудования, легкой строительной техники, промышленных гидравлических систем и оборудования для погрузки и перемещения материалов.

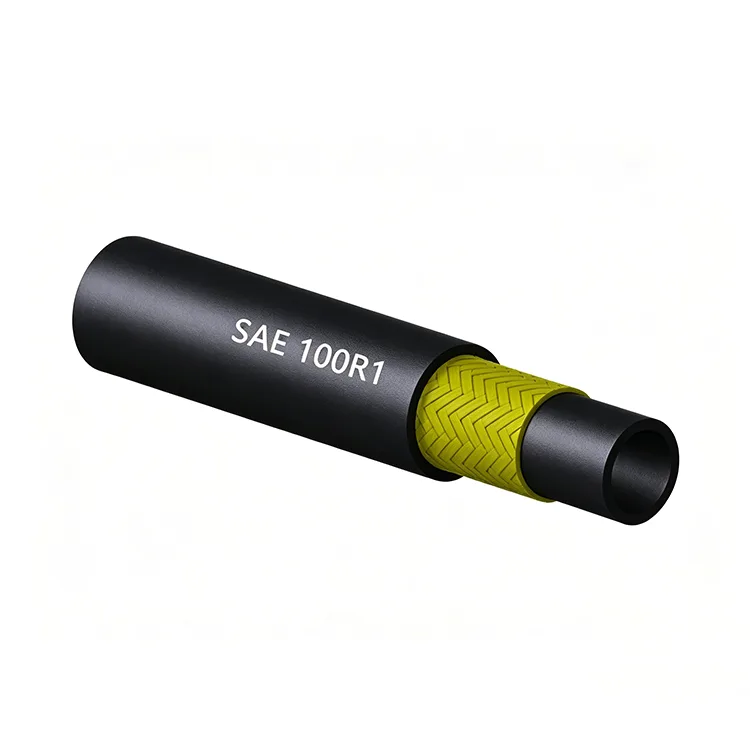

Конструкция

Основное отличие данной модели заключается в использовании одного слоя стальной проволочной оплетки. Такая конструкция обеспечивает необходимую механическую прочность при сохранении гибкости, что особенно важно для гидравлических линий, которые во время работы оборудования подвергаются перемещению или вибрации.

Внутренняя трубка

Внутренний слой изготавливается из маслостойкого синтетического каучука NBR. Он предназначен для контакта с рабочей жидкостью и подбирается с учетом типа среды, температуры и условий эксплуатации гидравлической системы.

Однослойная оплетка

Армирование выполнено одним слоем высокопрочной стальной проволоки. Оно воспринимает внутреннее давление и механическую нагрузку, одновременно сохраняя достаточную гибкость для прокладки гидравлической линии в оборудовании с ограниченным монтажным пространством.

Наружное покрытие

Внешний слой выполняет защитную функцию и помогает снизить воздействие истирания, масла и атмосферных факторов. Материал покрытия подбирается с учетом предполагаемых условий эксплуатации и требований конкретного применения.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Монтаж и прокладка

Гидравлический рукав с однослойной стальной оплеткой подходит для систем, в которых гидравлическая линия должна проходить через относительно компактные или подвижные участки оборудования. При монтаже необходимо учитывать длину линии, направление движения компонентов и допустимый радиус изгиба.

Правильная прокладка позволяет уменьшить дополнительное механическое напряжение на рукав и фитинги. Следует избегать перекручивания, резких изгибов, чрезмерного растяжения и контакта с острыми элементами конструкции.

Ограниченное пространство

Более гибкая конструкция позволяет использовать рукав в местах, где требуется аккуратная прокладка между гидравлическими компонентами. Это может быть полезно при проектировании компактных мобильных машин и оборудования с высокой плотностью расположения компонентов.

Подвижные соединения

При работе гидравлических цилиндров и других исполнительных механизмов положение соединений может изменяться. В таких условиях длина и траектория прокладки должны подбираться так, чтобы рукав не испытывал постоянного натяжения или перекручивания.

Рабочие параметры

Рабочие характеристики зависят от внутреннего диаметра и конкретного исполнения. Для представленного ассортимента рабочее давление может находиться примерно в диапазоне 70–225 бар, а размеры — от 1/4" до 2" (DN6–DN50).

Рабочая температура и совместимость с рабочей жидкостью также зависят от материала конкретной модели. Указанный для данного исполнения диапазон составляет примерно -40°C до +100°C, при этом кратковременная эксплуатация при более высокой температуре возможна только в пределах, установленных спецификацией конкретного изделия.

Рабочее давление

При выборе необходимо ориентироваться на номинальное рабочее давление конкретного размера, а не только на общий диапазон серии. Давление в системе, включая возможные пиковые значения, должно соответствовать допустимым характеристикам выбранного рукава.

Температура

Температура рабочей жидкости и окружающей среды влияет на свойства резиновых компонентов. При постоянной работе в условиях повышенной или пониженной температуры необходимо выбирать исполнение, соответствующее фактическим условиям эксплуатации.

Рабочая среда

Конструкция может использоваться с совместимыми гидравлическими маслами, водно-гликолевыми жидкостями, смазочными маслами и другими средами, предусмотренными технической спецификацией. Совместимость необходимо подтверждать перед применением нестандартных рабочих жидкостей.

Фитинги и сборки

JIDONGDA может поставлять отдельные рукава или готовые рукавные сборки. Для готового изделия могут использоваться обжимные и резьбовые соединения, а также другие варианты фитингов в зависимости от конструкции оборудования.

Обжимные фитинги

Обжимное соединение используется для формирования готовой гидравлической сборки. Параметры обжима должны соответствовать сочетанию конкретного рукава и фитинга, чтобы обеспечить необходимую механическую фиксацию и герметичность.

Резьбовые фитинги

Резьбовые соединения применяются для подключения к гидравлическим компонентам с соответствующими портами. При заказе необходимо указать тип и размер резьбы, а также конфигурацию и направление установки фитинга.

Готовые сборки

Готовая сборка может поставляться с заранее установленными фитингами и заданной длиной. Такая конфигурация удобна для регулярной замены существующих гидравлических линий и серийного обслуживания оборудования.

Контроль качества

JIDONGDA осуществляет контроль основных характеристик продукции в процессе производства. В зависимости от модели и требований заказа могут проверяться размеры, состояние армирующего слоя, герметичность, качество соединений и устойчивость конструкции к рабочим нагрузкам.

Для соответствующих моделей могут применяться испытания давлением, циклические импульсные испытания и проверки соединений. Параметры испытаний определяются применимыми стандартами и техническими требованиями конкретного изделия.

Испытание давлением

Испытание давлением позволяет оценить способность конструкции выдерживать заданную нагрузку без нарушения целостности. Во время проверки контролируются возможные утечки, деформация и состояние соединительных элементов.

Импульсное испытание

Импульсные испытания моделируют повторяющиеся изменения давления, характерные для работающих гидравлических систем. Для соответствующих моделей могут использоваться циклические нагрузки свыше 150 000 циклов в соответствии с установленными условиями испытаний.

Проверка соединения

Для готовых сборок оцениваются качество обжима, удержание фитинга и герметичность соединения. Это особенно важно для мобильной техники, где гидравлические линии одновременно подвергаются давлению, вибрации и перемещению.

Области применения

Сельскохозяйственная техника

Гидравлический рукав с однослойной стальной оплеткой применяется в гидравлических системах тракторов, комбайнов, погрузчиков и навесного оборудования. Гибкость конструкции позволяет прокладывать линии между компонентами, положение которых изменяется во время работы.

Легкая строительная техника

Рукава используются в гидравлических системах компактных погрузчиков, мини-экскаваторов, подъемной техники и другого оборудования, работающего при умеренных и средних нагрузках.

Промышленная гидравлика

В промышленном оборудовании продукция может использоваться для соединения насосов, клапанов, цилиндров и других гидравлических компонентов. Конфигурация подбирается с учетом давления, диаметра, температуры и типа рабочей жидкости.

Оборудование для погрузки

Гидравлические линии применяются в погрузочных механизмах, подъемном оборудовании и других машинах, где исполнительные элементы регулярно перемещаются. При таких условиях особенно важно правильно определить длину и траекторию прокладки.

Мобильное оборудование

Рукава подходят для различных мобильных гидравлических машин, в которых ограниченное пространство и постоянное перемещение компонентов требуют гибкого соединительного элемента.

Технические характеристики

Индивидуальная настройка

Для OEM, технического обслуживания и серийных заказов JIDONGDA может согласовать длину, внутренний диаметр, рабочее давление, тип фитингов, резьбу, маркировку и другие параметры. При необходимости готовая сборка может изготавливаться с различными комбинациями фитингов для соответствия существующей гидравлической линии.

Для подбора можно предоставить чертеж, технические параметры оборудования или образец существующей сборки. На основании этих данных согласовываются основные размеры и соединения перед производством.

Часто задаваемые вопросы

Для каких систем подходит однослойная конструкция?

Однослойная стальная оплетка подходит для гидравлических систем, где требуется умеренное или среднее рабочее давление в сочетании с гибкостью и относительно компактной конструкцией. Тип рукава необходимо выбирать с учетом фактических параметров оборудования.

Можно ли заказать нестандартную длину?

Да. JIDONGDA может согласовать длину рукава в соответствии со схемой прокладки и требованиями конкретного оборудования.

Можно ли установить фитинги?

Да. Доступны готовые рукавные сборки с обжимными, резьбовыми и другими совместимыми фитингами. Тип соединения определяется параметрами гидравлического оборудования.

Какие стандарты используются?

Основные исполнения соответствуют SAE 100R1AT и EN 853 1SN. Конкретные характеристики зависят от выбранного размера и исполнения.

Как определить подходящий рукав?

Для выбора необходимо учитывать рабочее давление, внутренний диаметр, температуру, рабочую жидкость, длину, радиус изгиба и тип соединений. Эти параметры позволяют определить подходящую конструкцию для конкретной гидравлической линии.

JIDONGDA как поставщик

JIDONGDA производит гидравлические рукава и готовые рукавные сборки для мобильного и промышленного оборудования. Ассортимент включает стандартные модели и конфигурации, адаптируемые по размерам, длине, фитингам и другим параметрам.

Для B2B-клиентов компания может согласовать технические характеристики перед производством и подготовить отдельные рукава или готовые сборки в соответствии с требованиями конкретного оборудования.
