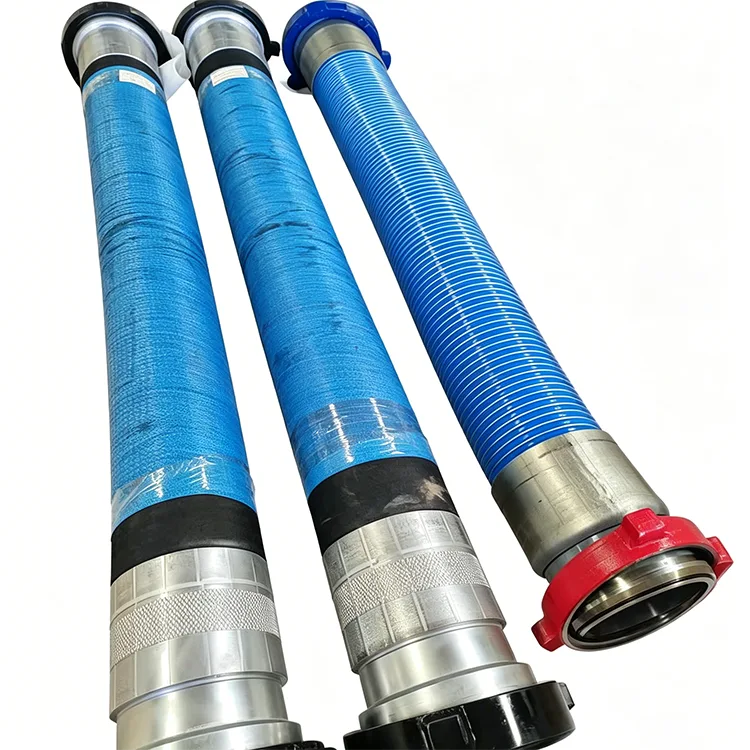

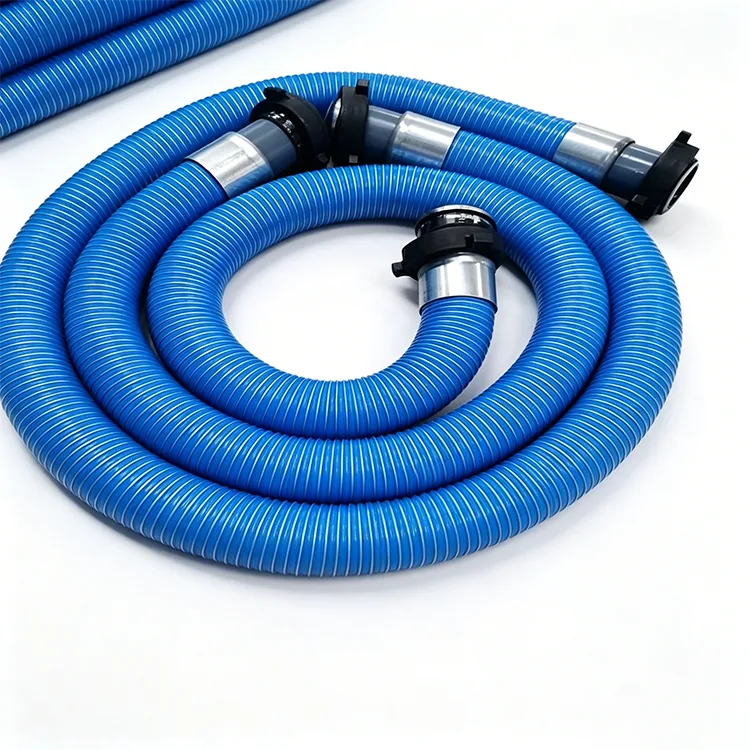

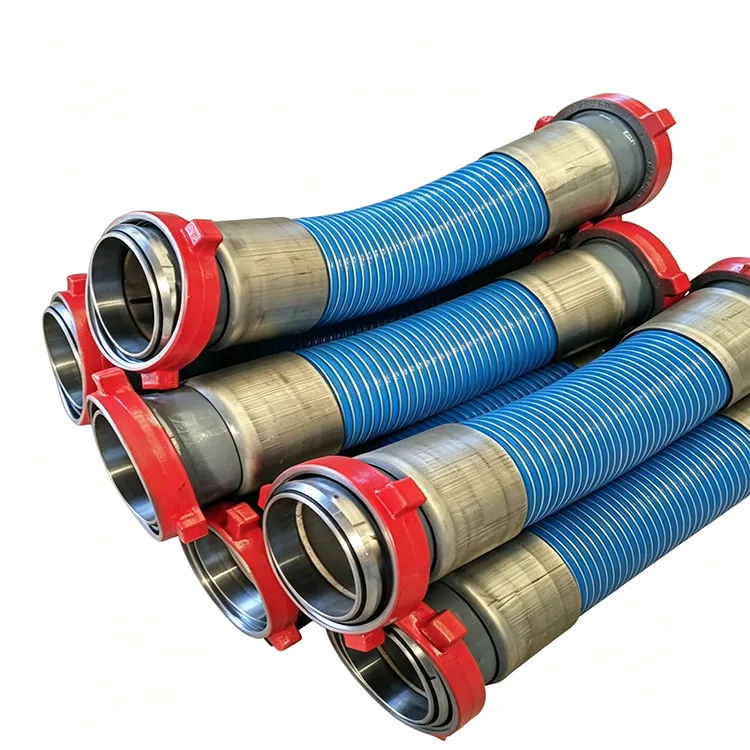

Усиленный композитный рукав

JIDONGDA Усиленный композитный рукав — это армированный гибкий рукав, специально созданный для интенсивных операций по перекачке жидкостей и погрузочно-разгрузочных работ в промышленности. В отличие от стандартных композитных рукавов, данная модель имеет дополнительное многослойное армирование, позволяющее выдерживать высокие скорости потока, частые циклы использования и сложные условия непрерывной длительной эксплуатации. Обладая отличной гибкостью, рукав выдерживает многократные изгибы, волочение, а также быстрый монтаж и демонтаж. Это незаменимый элемент систем транспортировки жидкостей в тяжелой промышленности; он подходит для таких задач, как перекачка больших объемов жидкостей, интенсивные портовые погрузочно-разгрузочные работы и использование в стационарных промышленных системах транспортировки.

Конструкция изделия

Изделие имеет четырехслойную композитную модульную структуру, где каждый слой выполняет специфическую армирующую функцию для работы в тяжелых и сложных условиях:

1. Многослойный химически стойкий внутренний слой: структура из композитной полимерной пленки, значительно снижающая риск проникновения (пермеации) рабочей среды. Материал совместим с различными промышленными средами (включая масла, химические жидкости и пульпы), предотвращает коррозию внутренних стенок и загрязнение перекачиваемого продукта.

2. Усиленный спиральный каркас: слой поддержки в виде спирали из утолщенной нержавеющей стали, который значительно повышает устойчивость к внутреннему давлению и внешнему вакуумному сжатию, эффективно предотвращая деформацию или разрушение конструкции при вакуумной перекачке или дноуглубительных работах.

3. Высокопрочный слой из текстильного материала: слой оплетки из высокопрочного промышленного волокна, повышающий общую прочность рукава на разрыв и его ударостойкость, а также защищающий от механических повреждений при подъеме, волочении или ударах.

4. Защитное внешнее покрытие: Внешний слой из устойчивого к истиранию ПВХ или резины, рассчитанный на воздействие погодных условий, коррозию в морской воде и механический износ, что делает его пригодным для длительной эксплуатации на открытом воздухе и в морской среде.

Основные области применения

Продукция охватывает весь спектр отраслей, связанных с перекачкой жидкостей в тяжелых условиях, и подходит для различных промышленных режимов эксплуатации:

1. Портовые системы погрузки/разгрузки: Быстрая перекачка нефтепродуктов, химикатов и промышленных жидкостей;

2. Промышленные системы перекачки большой мощности: Системы с высокой пропускной способностью для химических заводов и нефтеперерабатывающих предприятий;

3. Горнодобывающая промышленность и энергетика: Износостойкая транспортировка пульпы, промышленных сточных вод и технологических сред для переработки минерального сырья;

4. Морские и шельфовые технологии: Перекачка жидкостей по схеме «судно-берег» и трубопроводы для морских платформ;

5. Системы резервуарных парков и терминалов: Гибкие соединительные трубопроводы для операций погрузки/разгрузки в крупных хранилищах;

6. Системы аварийного слива: Временный дренаж, ликвидация разливов химикатов и операции по аварийной перекачке.

Ключевые характеристики продукции

1. Высокая механическая прочность: Выдерживает длительное волочение, изгибы и интенсивную эксплуатацию; устойчивость к растрескиванию и деформации (сплющиванию);

2. Высокая пропускная способность: Гладкая внутренняя поверхность обеспечивает непрерывный поток с высокой скоростью, повышая эффективность операций;

3. Многослойная защитная структура: Армированная композитная конструкция обеспечивает устойчивость к давлению и ударам, значительно превосходящую показатели стандартных рукавов;

4. Отличная гибкость: Малый радиус изгиба позволяет быстро развертывать систему и прокладывать маршрут в сложных условиях;

5. Высокая стойкость к внешним воздействиям: Устойчивость к УФ-излучению и коррозии в морской воде; подходит для суровых условий эксплуатации на открытом воздухе и в море;

6. Простота обслуживания: Модульная конструкция облегчает осмотр и локальную замену элементов, снижая эксплуатационные расходы.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Варианты индивидуальной конфигурации

Возможность адаптации под конкретные требования к рабочей среде, температуре и типу соединения: Внутренний слой из коррозионностойкого ПТФЭ (тефлона); взрывозащищенная/антистатическая конструкция; спиральное армирование из нержавеющей стали марки 316L; версии для низких (-60°C) и высоких (150°C) температур; модели пищевого класса; фланцы стандартов ANSI/DIN/JIS; системы быстроразъемных соединений.

Основные преимущества продукции

✔ Специально разработаны для тяжелых промышленных условий; подходят для высокоинтенсивной непрерывной эксплуатации;

✔ Отличная устойчивость к сжатию и ударам, эффективно снижающая риск разрыва рукава и разрушения конструкции; ✔ Выдерживает многократные перемещения и волочение; идеально подходит для интенсивных портовых операций по погрузке и разгрузке;

✔ Совместим с различными рабочими средами; подходит для таких отраслей, как нефтехимия, горнодобывающая промышленность, морская инженерия и пищевая промышленность;

✔ Прочная конструкция промышленного класса обеспечивает высокую надежность и низкие затраты на техническое обслуживание;

✔ Широко применяется в международных проектах в портах, промышленности и энергетике.

Примеры практического применения

Пример 1: Проект модернизации системы погрузки и разгрузки нефтехимической продукции в порту Юго-Восточной Азии

На нефтехимическом терминале в Малайзии, рассчитанном на 120 000 тонн, традиционные резиновые шланги были заменены на шланги JIDONGDA Усиленный композитный рукав для круглосуточной бесперебойной погрузки и разгрузки нефтепродуктов. Прежние рукава были склонны к сплющиванию под действием вакуума и растрескиванию при волочении, что приводило к простоям на техническое обслуживание более 30 часов в месяц. После перехода на данную продукцию оборудование работало непрерывно почти год без повреждений или деформации; время на обслуживание сократилось на 68%, эффективность погрузочно-разгрузочных работ выросла на 22%, а антистатическая конструкция полностью устранила риски безопасности, связанные с перекачкой нефти.

Пример 2: Проект по транспортировке пульпы на карьере в Северном Китае

Крупное отечественное предприятие по добыче железной руды использовало композитные рукава JIDONGDA большого диаметра для транспортировки пульпы с твердыми частицами в режиме всасывания (отрицательного давления) — в условиях, требующих частых изгибов и перемещения трубопровода вместе с оборудованием. Высокопрочное тканевое армирование и износостойкий внешний слой эффективно противостоят эрозии и механическому истиранию. По сравнению с традиционными стальными трубопроводами затраты на монтаж снизились на 40%, а система проработала восемь месяцев подряд без засоров и сплющивания под действием вакуума.

Часто задаваемые вопросы.

Вопрос 1: Может ли JIDONGDA Усиленный композитный рукав обеспечить условия всасывания с отрицательным давлением для пульпы из шахты?

О1: Да. Изделие оснащено усиленной спиралью из нержавеющей стали, обеспечивающей отличную устойчивость к отрицательному давлению; это позволяет стабильно работать в условиях полного вакуума и предотвращает сплющивание рукава. Он подходит для всасывания пульпы, шлама и промышленных сточных вод; для условий, требующих большого диаметра и высокого вакуума, доступны усиленные версии.

В2: Можно ли использовать этот рукав для транспортировки высокоагрессивных сред, таких как сильные кислоты и щелочи? Какие технические характеристики требуются?

A2: Да, изделие подходит для транспортировки агрессивных сред. Для работы с высокоагрессивными веществами (такими как кислоты, щелочи и органические растворители) мы предлагаем специальное коррозионностойкое внутреннее покрытие из ПТФЭ (PTFE) в сочетании со спиралью из нержавеющей стали марки 316L и взрывозащищенной антистатической конструкцией. Такая конфигурация предотвращает проникновение рабочей среды и коррозию, а также исключает риски, связанные со статическим электричеством, что делает изделие идеальным решением для транспортировки агрессивных жидкостей на химических предприятиях и терминалах для хранения наливных грузов.

Q3: Какие международные стандарты соединений поддерживает данное изделие для обеспечения интеграции с зарубежным оборудованием?

A3: Изделие совместимо с тремя основными международными стандартами фланцевых соединений — ANSI, DIN и JIS, — а также может быть оснащено универсальными системами быстроразъемных соединений. Это обеспечивает беспрепятственную интеграцию с погрузочными рукавами, автоцистернами и трубопроводными системами судов по всему миру без необходимости внесения дополнительных изменений, что делает изделие подходящим для широкого спектра зарубежных инженерных проектов.
