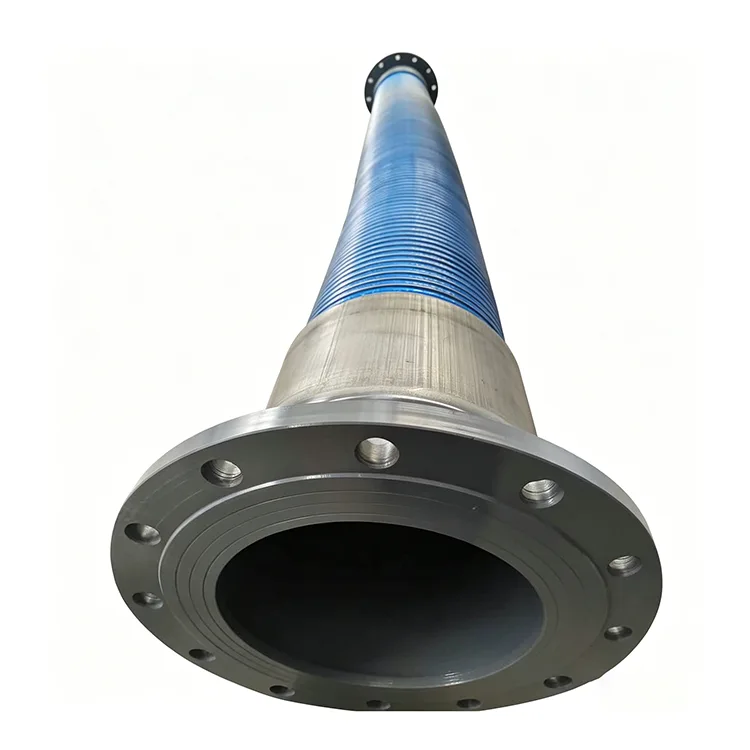

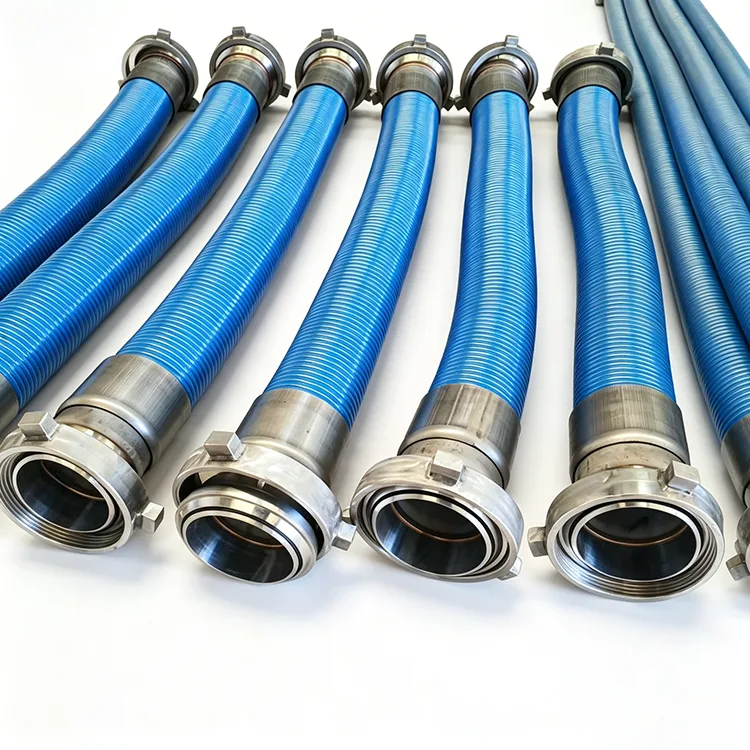

Химический композитный рукав

Рукав JIDONGDA Химический композитный рукав специально разработан для операций погрузки, разгрузки, хранения, транспортировки и перемещения на короткие расстояния агрессивных и опасных сред, таких как сильные кислоты, щелочи и органические растворители. Превосходя по своим характеристикам традиционные резиновые или металлические шланги, данное изделие имеет композитную конструкцию, состоящую из слоев химически стойких пленок и металлической спирали. Такое решение обеспечивает малый вес и высокую гибкость при сохранении превосходной герметичности и химической совместимости, что делает этот рукав незаменимым элементом систем транспортировки опасных химических жидкостей.

Конструктивные особенности изделия

1. Внутренний слой с высокой коррозионной стойкостью: Варианты исполнения включают PTFE (фторопласт), UHMWPE (сверхвысокомолекулярный полиэтилен) или модифицированные полимерные материалы; устойчив к воздействию различных кислот, щелочей и органических растворителей, не подвержен набуханию или разрушению.

2. Многослойный барьер, препятствующий проникновению веществ: Многослойная пленочная структура эффективно блокирует диффузию молекул химических веществ, исключает риск микроутечек и повышает безопасность эксплуатации.

3. Несущий слой (спираль из нержавеющей стали): Внутренний каркас из спирали (сталь марки 304 или 316) предотвращает сплющивание рукава под действием отрицательного давления, обеспечивая беспрепятственный поток рабочей среды.

4. Износостойкий внешний слой: Внешнее покрытие из устойчивого к истиранию волокна или ПВХ защищает от механических повреждений (трения, ударов) в процессе эксплуатации, тем самым продлевая срок службы изделия.

Области применения

Универсальное решение, подходящее для перекачки опасных химических сред в различных отраслях промышленности:

1.Продукция основной химии: Погрузка, разгрузка и перекачка кислотных и щелочных жидкостей, органических растворителей и химических полупродуктов;

2. Хранение и транспортировка нефтехимической продукции: системы перекачки для нефтебаз, резервуарных парков химических веществ и стендеров (загрузочных рукавов);

3. Портовая и морская отрасль: операции по перекачке «судно-берег» на химических терминалах и для судов-химовозов;

4. Тонкая химия и фармацевтика: перекачка высокочистых фармацевтических промежуточных продуктов и химических сред, требующих высокой чистоты;

5. Транспортировка опасных грузов: безопасная погрузка и разгрузка легковоспламеняющихся и взрывоопасных химических веществ;

6. Промышленная очистка: циркуляция и перекачка различных промышленных моющих жидкостей и специальных растворителей.

Ключевые характеристики продукции

1. Превосходная коррозионная стойкость: совместимость с подавляющим большинством сильных кислот, щелочей и промышленных растворителей;

2. Высокий уровень безопасности и предотвращение утечек: многослойная композитная барьерная структура значительно снижает риск утечек;

3. Малый вес и удобство в обращении: легче традиционных резиновых рукавов, что упрощает эксплуатацию и монтаж;

4. Контролируемая безопасность в отношении статического электричества: антистатические свойства, пригодность для эксплуатации в пожаро- и взрывоопасных условиях;

5. Высокая гибкость и устойчивость к перегибам: адаптация к сложным схемам трубопроводов и соответствие требованиям мобильных операций по погрузке/разгрузке;

6. Эксплуатационная надежность: пригодность для длительной эксплуатации с высокой частотой циклов погрузки/разгрузки; низкая частота отказов и увеличенный срок службы.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Варианты индивидуального исполнения

Компания JIDONGDA предлагает изготовление продукции по спецзаказу для экстремальных условий эксплуатации: полная футеровка из ПТФЭ (PTFE), версии из коррозионностойкого сверхвысокомолекулярного полиэтилена (UHMWPE), модели с сертификацией для пищевой промышленности, взрывозащищенные/антистатические конструкции, низкотемпературные (до -60°C) и высокотемпературные (до 180°C) модели, спирали из нержавеющей стали марки 316L, а также фланцевые соединения по стандартам ANSI, DIN или JIS.

Пример практического применения

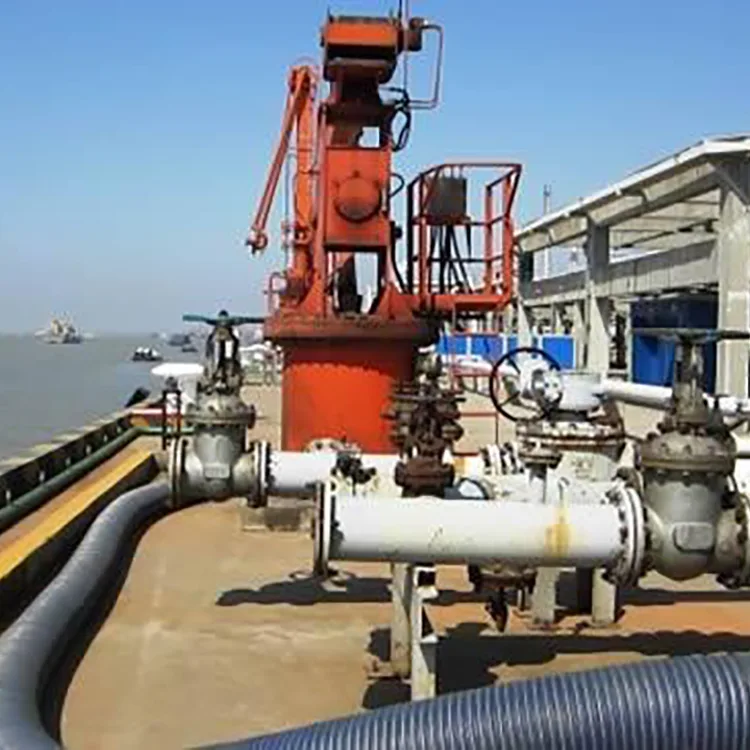

Пример 1: Проект по перекачке «судно-берег» на прибрежном химическом терминале

Крупный химический терминал в Восточном Китае ранее использовал стандартные резиновые рукава для перекачки соляной кислоты и дихлорметана. Частые проблемы с коррозией внутреннего слоя и микроутечками ставили под угрозу безопасность операций. После замены трубопровода JIDONGDA Химический композитный рукав на спиральный трубопровод из нержавеющей стали 316L с футеровкой из ПТФЭ, в течение 24 месяцев подряд не было зафиксировано ни одной утечки, эффективность укладки трубопровода увеличилась на 22%, и он успешно прошел проверку безопасности при выполнении операций в порту высокого риска, идеально адаптируясь к условиям высокочастотной перевалки грузов на терминале.

Пример из практики № 2: Проект по перекачке низкотемпературных растворителей на предприятии тонкого органического синтеза на севере Китая

Предприятию тонкого органического синтеза в Северном Китае требовалось обеспечить круглогодичную перекачку низкотемпературных эфирных растворителей на открытом воздухе; используемые ранее стандартные шланги на холоде твердели и трескались. Компания выбрала морозостойкие композитные шланги JIDONGDA, рассчитанные на эксплуатацию при температурах до -60°C. После полной зимы эксплуатации шланги сохранили гибкость, не покрылись трещинами и не получили повреждений, что позволило эффективно решить проблему частой замены шлангов в условиях низких температур.

Ключевые преимущества продукции

Специальная конструкция для работы с высокоагрессивными химическими средами; высокий уровень безопасности благодаря многослойной структуре, предотвращающей проникновение (диффузию) веществ; соответствие стандартам безопасности для химических производств повышенного риска; малый вес и высокая гибкость, снижающие затраты на монтаж; соответствие нормам транспортировки опасных грузов;

Часто задаваемые вопросы

Вопрос 1: В чем основное отличие шланга JIDONGDA Химический композитный рукавот обычных резиновых шлангов для химических веществ?

О1: Стандартные резиновые шланги имеют однослойную структуру, из-за чего подвержены коррозии и набуханию при контакте с органическими растворителями; они тяжелые, не обладают антистатическими свойствами и подходят только для перекачки обычных сред. Композитные шланги JIDONGDA имеют многослойную полимерную структуру, устойчивую к проникновению веществ, и армированы спиралью из нержавеющей стали. Они отличаются превосходной стойкостью к коррозии и диффузии, меньшим весом и встроенной системой отвода статического электричества. Шланги подходят для работы с легковоспламеняющимися, взрывоопасными и высокоагрессивными средами, а срок их службы в 3–5 раз превышает срок службы стандартных резиновых шлангов.

В2: Можно ли использовать этот шланг в условиях отрицательного давления (вакуума)? Не сплющится ли он и не деформируется ли?

О2: Да, он подходит для операций вакуумной загрузки и разгрузки резервуаров и автоцистерн. Изделие оснащено встроенным спиральным каркасом из нержавеющей стали, который надежно выдерживает отрицательное давление, предотвращая сплющивание шланга или закупорку трубопровода, что обеспечивает безопасность при длительной эксплуатации в режиме полного вакуума.

В3: Как выбрать подходящий материал внутреннего слоя для различных химических сред?

О3: Внутренний слой из ПТФЭ (PTFE) — оптимальный выбор для высокотемпературных растворителей, сильных окислителей (кислот) и фармацевтических сред высокой чистоты; внутренний слой из СВМПЭ (UHMWPE) подходит для разбавленных кислот/щелочей и нефтегазовых смесей, обеспечивая высокую экономическую эффективность; Для чистых производственных процессов в пищевой и фармацевтической отраслях доступны вкладыши пищевого класса. Вы можете предоставить свои рабочие параметры, и технические специалисты JIDONGDA точно подберут оптимальное решение, соответствующее вашим потребностям.
