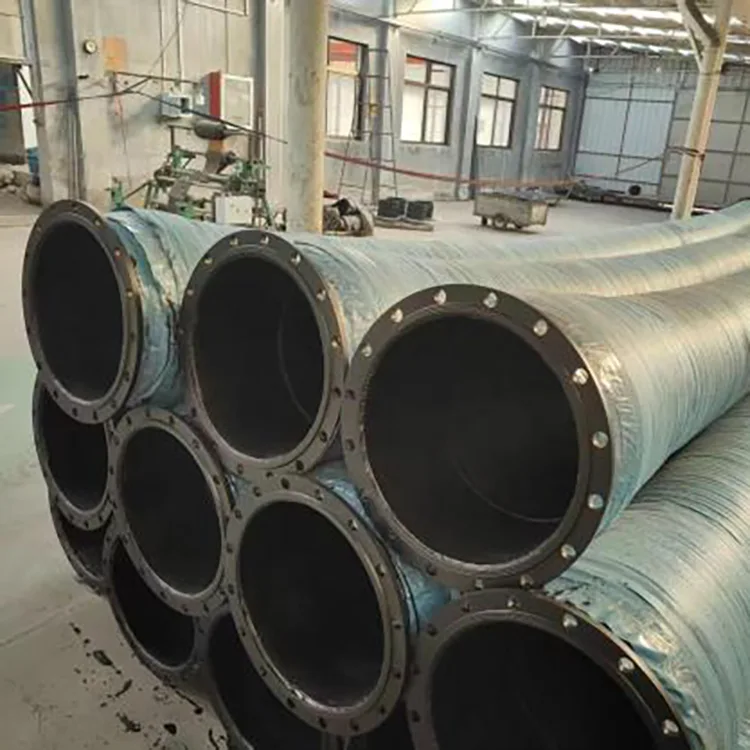

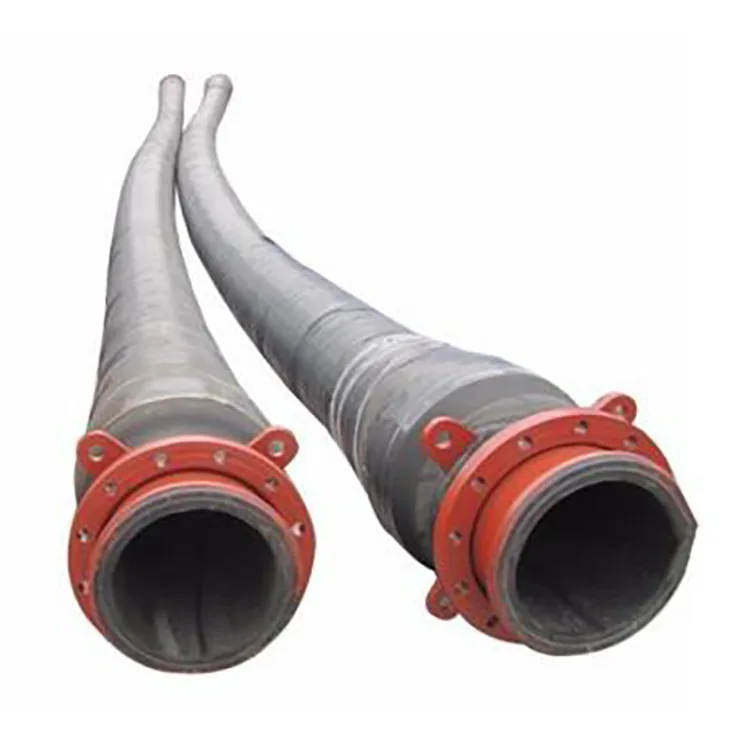

Рукав с спиральным армированием стальной проволокой большого диаметра

Рукав JIDONGDA Рукав с спиральным армированием стальной проволокой большого диаметра предназначен для тяжелых условий эксплуатации, характеризующихся высоким давлением, большой скоростью потока и значительными ударными нагрузками. В его конструкции используется многослойный армирующий каркас из высокопрочной стальной проволоки в сочетании с высокоэффективной композитной резиной; все элементы формируются в едином процессе высокотемпературной вулканизации. Это обеспечивает стабильную и долговечную работу в сложных условиях, таких как шахты, прибрежные зоны и открытые строительные площадки.

Рукав сочетает в себе отличную гибкость при изгибе и высокую несущую способность. Он поглощает вибрации оборудования, компенсирует монтажные перекосы и температурные расширения/сжатия, а также выдерживает постоянные скачки внутреннего давления и внешние ударные воздействия. По сравнению со стандартными резиновыми рукавами, армированными тканью, данное изделие обладает значительными преимуществами: устойчивостью к схлопыванию под вакуумом, стабильностью размеров (устойчивостью к растяжению) и высокой износостойкостью. Это делает его важнейшим компонентом крупномасштабных промышленных трубопроводов, предназначенных для транспортировки пульпы и сыпучих материалов на большие расстояния.

Многослойная структура и ключевые преимущества

1. Износостойкий внутренний рабочий слой

Изготовленный из смеси высокоизносостойкого натурального и синтетического каучука, гладкий внутренний слой минимизирует сопротивление потоку. Он устойчив к эрозии и абразивному воздействию частиц песка и гравия, что замедляет износ внутренней стенки при контакте с такими материалами, как минеральная руда, морской ил и зольные отложения.

2. Армирующий слой из спиральной стальной проволоки

Многочисленные пряди высокопрочной стальной проволоки спирально намотаны под фиксированным углом, образуя основной несущий каркас, выполняющий четыре ключевые функции:

- Повышает номинальное давление

- Обеспечивает высокую устойчивость к отрицательному давлению, предотвращая схлопывание во время операций всасывания

- Ограничивает радиальное расширение корпуса шланга под давлением

- Повышает общую структурную стабильность и ударопрочность

3. Промежуточный буферный слой

Эластичный резиновый слой, расположенный между армирующим слоем и наружным резиновым покрытием; он рассеивает воздействие мгновенных импульсов давления, снижает риск расслоения слоев и значительно повышает сопротивление усталости при длительной циклической перекачке жидкости.

4. Устойчивый к атмосферным воздействиям наружный защитный слой

Модифицированное, устойчивое к старению наружное резиновое покрытие, разработанное для противостояния различным внешним воздействиям: УФ-деградации при воздействии окружающей среды, растрескиванию от озона в промышленных зонах, коррозии от солевого тумана в прибрежных районах и механическому истиранию при подъеме и установке.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Основные области применения

1. Транспортные системы в горнодобывающей промышленности: транспортировка минеральной пульпы, отходов обогащения, угольной пульпы и обогатительных материалов; подходят для перекачки пульп с высоким содержанием песка и вакуумных операций.

2. Дноуглубление и рекультивация портов: используются с трубопроводами земснарядов для транспортировки морского песка, речного ила и засыпных материалов; доступны конфигурации плавучих трубопроводов для морских работ.

3. Нефтегазовая промышленность: транспортировка бурового раствора, промышленных циркуляционных жидкостей и сопутствующих материалов.

4. Инженерная техника и насосные станции: соединение трубопроводов для крупных земснарядов, промышленных водяных насосов и тяжелой техники; гашение вибраций в процессе эксплуатации.

5. Энергетика и экология: циркуляция пульпы для десульфуризации электростанций, транспортировка золы/шлака из печей и трубопроводы для обработки промышленных отходов.

6. Металлургическая промышленность: Непрерывная транспортировка высокоабразивных минеральных порошков и гранулированных плавильных сред.

Основные характеристики продукта

1. Многослойная спиральная конструкция из стальной проволоки, обеспечивающая превосходную устойчивость к давлению и ударам.

2. Отличная устойчивость к отрицательному давлению; подходит как для всасывания, так и для нагнетания, предотвращая сжатие шланга под вакуумом.

3. Возможность изготовления шлангов большого диаметра; низкое сопротивление жидкости обеспечивает более высокую эффективность транспортировки.

4. Высокая гибкость и компенсационные возможности; поглощает вибрацию оборудования и устраняет концентрацию напряжений в трубопроводе.

5. Интегрированная износостойкость и устойчивость к атмосферным воздействиям; обеспечивает стабильный срок службы в суровых условиях, таких как шахты и морские платформы.

6. Низкие затраты на техническое обслуживание; простота монтажа/демонтажа и замены соединительных элементов на объекте минимизируют время простоя оборудования.

Варианты индивидуальной конфигурации

1. Улучшенная внутренняя футеровка из полиуретана (PU).

2. Специализированная сверхизносостойкая конструкция для перекачки минеральных пульп.

3. Термостойкое исполнение (для непрерывной эксплуатации при температуре выше 120°C).

4. Маслостойкий состав резины.

5. Антистатическое и взрывозащищенное исполнение.

6. Встроенная система плавучести (плавучие рукава).

7. Фланцы стандартов ANSI, DIN, JIS или BS.

8. Универсальные быстроразъемные соединения.

Конкурентные преимущества

✔ Стабильная конструкция с многослойным армированием высокопрочной стальной проволочной спиралью

✔ Превосходные показатели устойчивости как к избыточному давлению, так и к вакууму

✔ Пригодность для эксплуатации в разнообразных и сложных промышленных условиях транспортировки

✔ Возможность изготовления нестандартных изделий большого диаметра для экстремальных условий эксплуатации

✔ Комплексные услуги по производству по схемам OEM и ODM

✔ Обширный опыт поставок оборудования для внутренних и международных инженерных проектов

Пример реализации инженерного проекта

Пример 1: Проект по намыву территории в морском порту (Юго-Восточная Азия)

Требования проекта: Требовался морской трубопровод для намыва территории протяженностью 12 км, предназначенный для непрерывной транспортировки морского песка с примесью дробленого ракушечника и гравия. Плавучие всасывающе-напорные рукава большого диаметра должны были выдерживать воздействие солевого тумана и работу в режиме всасывания (отрицательное давление).

Решение JIDONGDA: Плавучие резиновые рукава DN600, армированные стальной проволокой, с внешним слоем резины повышенной коррозионной стойкости (морское исполнение) и фланцами стандарта DIN.

Результаты эксплуатации: Непрерывная работа в течение 24 месяцев без деформации (сплющивания) рукава и без растрескивания внешнего резинового слоя под воздействием солевого тумана. Частота замены снизилась на 70% по сравнению с традиционными дноуглубительными рукавами. Продукция успешно прошла независимую инспекцию качества для морских инженерных сооружений и стала постоянным выбором подрядчика.

FAQ

В1: Какое максимальное отрицательное давление выдерживают рукава JIDONGDA Рукав с спиральным армированием стальной проволокой большого диаметра? Подходят ли они для всасывания при дноуглубительных работах на больших расстояниях?

О: Стандартные модели выдерживают отрицательное давление -0,09 МПа без деформации, а модели с усиленной спиральной конструкцией, изготовленные по спецзаказу, способны работать при глубоком вакууме до -0,098 МПа. Они полностью подходят для выполнения операций всасывания и нагнетания, включая дноуглубительные работы на больших расстояниях и перекачку шахтных хвостов. Для транспортировки по морю на большие расстояния могут быть установлены дополнительные плавучие элементы.

Вопрос 2: Какие варианты исполнения доступны для работы с высокотемпературными, маслянистыми или огнеопасными/взрывоопасными средами?

Ответ: Предлагаются три типа специализированных решений: конструкции, устойчивые к высоким температурам (для непрерывной эксплуатации при температуре выше 120°C); изделия из маслостойкой композитной резины на основе нитрильного каучука (NBR) для транспортировки сырой нефти, гидравлических масел или органических растворителей; а также антистатические взрывобезопасные конструкции, предназначенные для отвода статического электричества, возникающего при трении рабочей среды (подходят для работы с огнеопасными нефтепродуктами). На все изделия специального исполнения предоставляются отчеты об испытаниях материалов и эксплуатационных характеристик.

Вопрос 3: С какими международными стандартами соединительных элементов совместима продукция? Может ли завод JIDONGDA поставлять полностью собранные узлы?

Ответ: Рукава совместимы с четырьмя основными стандартами фланцев (ANSI, DIN, JIS, BS), а также с различными типами быстроразъемных соединений. Мы предлагаем комплексное решение, включающее резку, запрессовку фланцев, сборку методом монолитной вулканизации и гидростатические испытания; готовые изделия с установленной арматурой поставляются непосредственно на объект, что исключает необходимость дополнительной обработки заказчиком и снижает риск утечек в местах внешних соединений.
