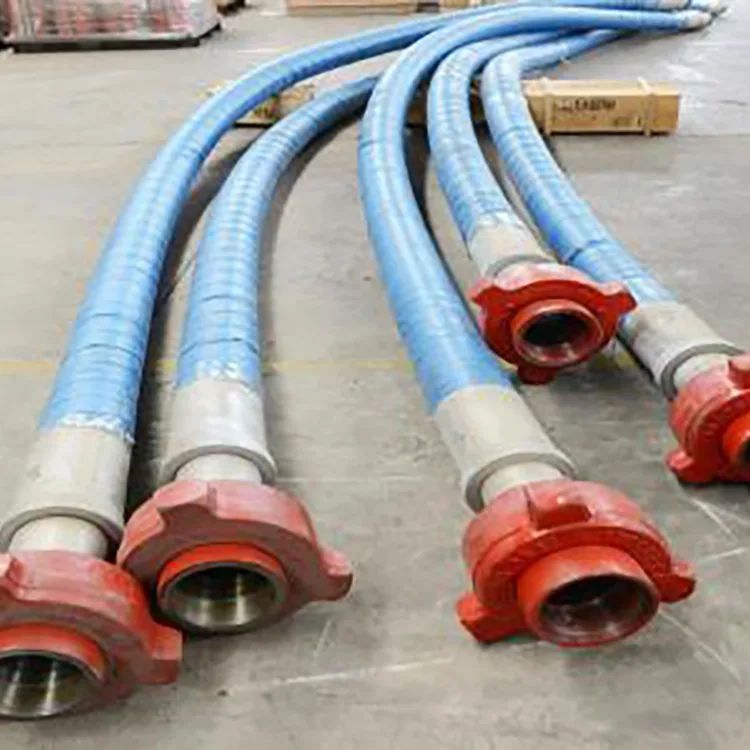

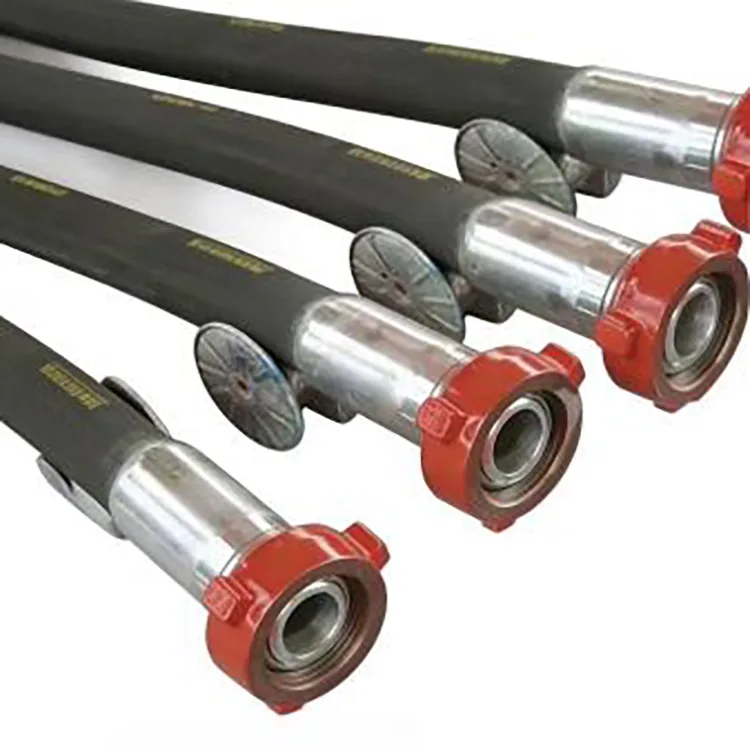

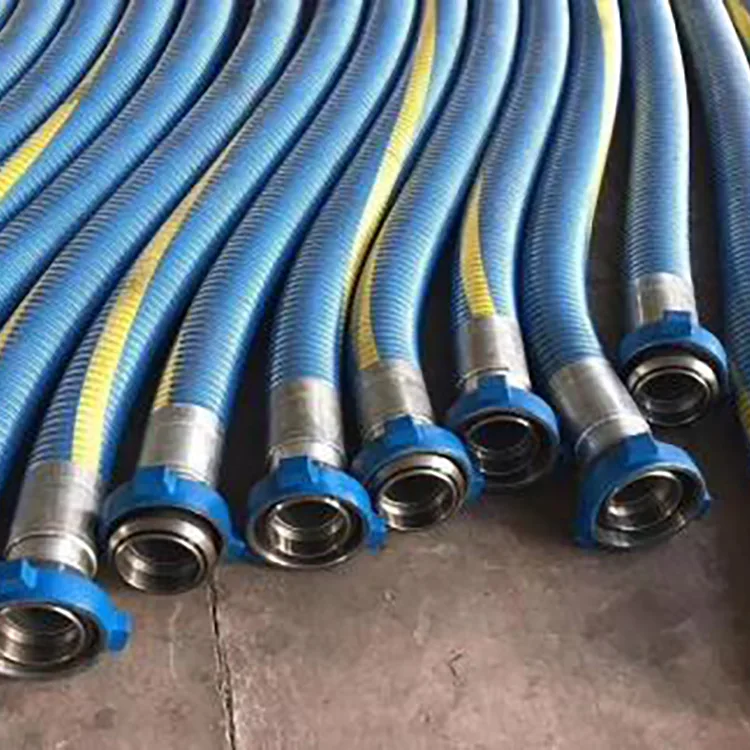

Большого диаметра рукав для бурового раствора

Рукав JIDONGDA Большого диаметра рукав для бурового раствора, созданный для суровых условий нефтепромыслового бурения, эффективно решает проблемы выхода трубопроводов из строя, вызванные скачками высокого давления, эрозией под воздействием бурового раствора и механическими нагрузками. Оптимизированная внутренняя поверхность рукава, адаптированная для работы с растворами с высоким содержанием песка, значительно снижает износ и гидравлическое сопротивление. Многослойная композитная структура амортизирует резкие скачки давления, создаваемые буровыми насосами, а внешний слой обеспечивает устойчивость к воздействию масел, атмосферных факторов и абразивному износу, гарантируя надежную работу в различных условиях, включая наземные месторождения и морские буровые платформы.

Конструкция изделия

1. Внутренний слой: Масло- и износостойкая синтетическая резина; возможность выбора материала (NBR, NR или EPDM).

2. Армирующий слой: Многослойная навивка из высокопрочной стальной проволоки в сочетании с высокоплотным кордом из синтетического волокна; обеспечивает высокую прочность на разрыв и сжатие.

3. Силовой слой (воспринимающий давление): Спиральный каркас из стальной проволоки предотвращает сплющивание и исключает деформацию при отрицательном давлении.

4. Внешний защитный слой: Износостойкое и устойчивое к УФ-излучению резиновое покрытие; подходит для эксплуатации в суровых условиях на открытом воздухе.

5. Концевые соединения: Стальные фланцы стандарта API или хомутовые соединения; возможна поставка по индивидуальному заказу.

Основные эксплуатационные характеристики

Все рукава JIDONGDA прошли испытания в условиях, имитирующих реальную эксплуатацию, что подтверждает их надежность и безопасность:

1. Давление разрыва: Превышает рабочее давление в 3,5–4 раза без образования трещин или разрушения.

2. Устойчивость к импульсным нагрузкам: Выдерживает более 50 000 циклов импульсного давления без повреждения конструкции.

3. Стойкость к абразивному износу: скорость износа под воздействием потока бурового раствора на 40% ниже по сравнению со стандартными резиновыми рукавами.

4. Температурный диапазон: стабильная работа в непрерывном режиме при температурах от -30°C до +120°C.

5. Стойкость к деформации: модели большого диаметра (DN200 и выше) сохраняют целостность проходного сечения и обеспечивают стабильную транспортировку.

Пример практического применения

Описание проекта: Система регенерации бурового раствора для морской буровой платформы в Юго-Восточной Азии. Условия эксплуатации включали пиковые циклические давления до 42 МПа, перекачку раствора с высоким содержанием песка и выбуренной породы, подвижность платформы из-за волнения моря и воздействие солевого тумана. Ранее использовавшиеся стандартные рукава выходили из строя примерно через 45 дней из-за износа и разгерметизации, что приводило к частой замене и высоким затратам, связанным с простоями оборудования.

Результаты применения: После перехода на рукава JIDONGDA (диаметр DN250) срок службы одного изделия превысил 130 дней (частота замены снизилась на 60%) благодаря износостойкому внутреннему слою и спиральной конструкции, предотвращающей сплющивание. Гибкая конструкция компенсирует подвижность платформы, исключая риск разрыва трубопровода. Рукава устойчивы к воздействию морского солевого тумана и ультрафиолета; в сочетании с быстроразъемными соединениями стандарта API это позволило сократить время простоя на техническое обслуживание на 38% и существенно снизить общие эксплуатационные расходы проекта.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Области применения

1. Системы первичной циркуляции бурового раствора на месторождениях

2. Напорные линии высокого давления от буровых насосов

3. Вспомогательные линии для операций цементирования и гидроразрыва пласта (ГРП)

4. Системы регенерации бурового раствора для морских буровых платформ

5. Транспортировка смесей твердых и жидких веществ с высоким содержанием песка и выбуренной породы

6. Вспомогательное оборудование для установок подготовки бурового раствора

Ключевые преимущества продукта

1. Ударопрочная конструкция, устойчивая к разрыву: композитная силовая структура амортизирует мгновенные скачки давления, исключая риск разрыва.

2. Высокая износостойкость и долговечность: специальная конструкция внутреннего канала выдерживает воздействие абразивного потока с песком, значительно продлевая срок службы.

3. Стабильная транспортировка при больших диаметрах: модели большого диаметра обеспечивают минимальную деформацию и высокую пропускную способность, гарантируя стабильную эффективность перекачки.

4. Универсальность: подходят для работы с растворами на водной и нефтяной основе, а также со смешанными растворами высокой плотности.

5. Модульность и простота монтажа: совместимость с различными стандартными типами соединений и возможность индивидуальной конфигурации узлов подключения. 6. Низкие затраты на обслуживание: прочная конструкция и низкая частота отказов сокращают время простоев и потребность в замене оборудования.

Услуги по индивидуальному заказу

1. Стандарты фланцев: API, ANSI, DIN, GB и другие международные стандарты.

2. Индивидуальное оформление: выбор цвета (черный, красный, желтый и т. д.) и нанесение логотипа заказчика.

3. Конструкция армирования: спиральная навивка стальной проволокой, оплетка стальной проволокой или комбинированные варианты армирования.

4. Температурный режим: возможность выбора класса термостойкости (120°C, 150°C, 180°C).

5. Функциональные особенности: антистатическое исполнение, подходящее для эксплуатации во взрывоопасных зонах (соответствие требованиям ATEX).

Часто задаваемые вопросы

В1: Совместим ли шланг JIDONGDA Большого диаметра рукав для бурового раствора с буровыми растворами на водной и масляной основе?

О1: Да. Изделие предлагается с различными вариантами внутреннего слоя (натуральный каучук NR или модифицированный нитрильный каучук NBR), адаптированными для работы с растворами на водной или масляной основе. Эти материалы эффективно противостоят воздействию масел и предотвращают набухание шланга, что исключает необходимость частой замены рукавов при смене типа раствора и обеспечивает высокую универсальность применения.

В2: Соответствует ли изделие стандартам безопасности по давлению разрыва для операций бурения под высоким давлением?

О2: Да, оно полностью соответствует всем применимым стандартам. Давление разрыва для стандартных изделий в 3,5–4 раза превышает рабочее давление, что превосходит отраслевые требования API. Для бурения глубоких скважин и операций гидроразрыва пласта (ГРП) под сверхвысоким давлением возможно изготовление усиленных конструкций, повышающих коэффициент запаса прочности и исключающих риск разрыва шланга из-за резких скачков давления.

В3: Можно ли заказать антистатическую версию для морских буровых платформ, требующих взрывозащищенного исполнения?

О3: Да, такой заказ возможен. В антистатической версии используются токопроводящие материалы, создающие непрерывный проводящий контур; это обеспечивает отвод статического электричества, возникающего при высокоскоростном потоке бурового раствора, гарантирует полное соответствие требованиям ATEX для взрывоопасных зон и позволяет использовать шланг как на морских, так и на наземных объектах, где требуется взрывозащита.
