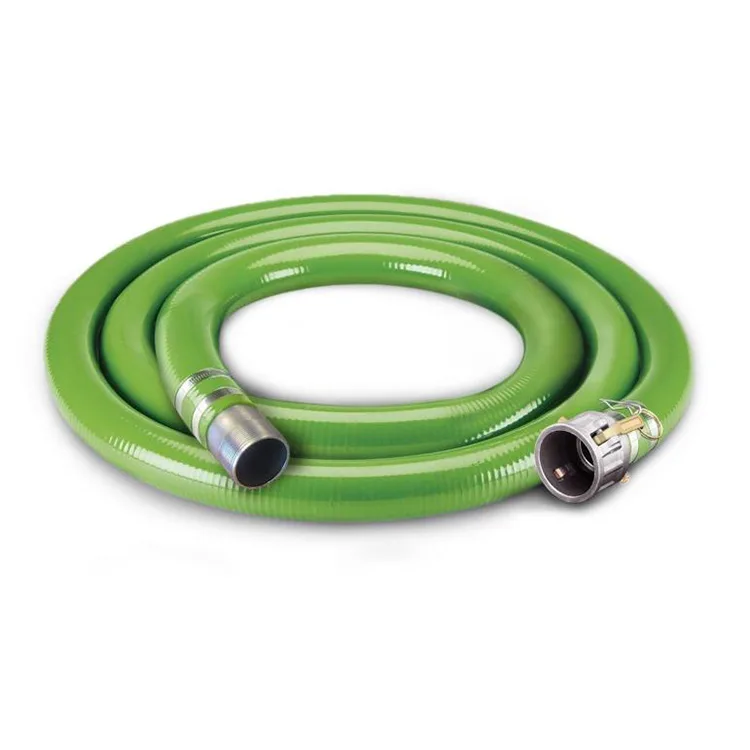

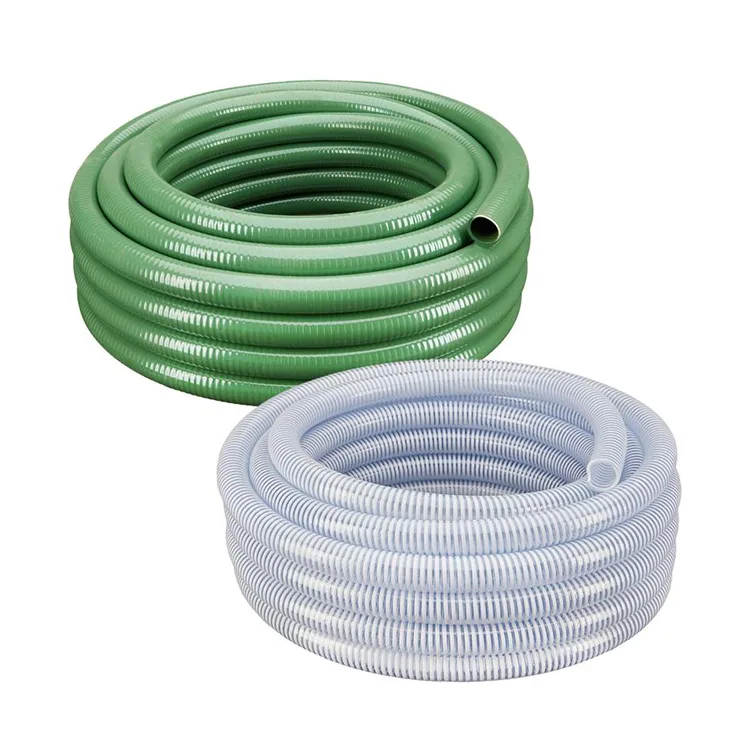

Большого диаметра гибкий рукав для всасывания воды

JIDONGDA Большого диаметра гибкий рукав для всасывания воды — это промышленный рукав для перекачки воды, специально разработанный для систем водозабора с высоким расходом, работающих в режиме отрицательного давления (всасывания). Благодаря сочетанию высокоэластичного корпуса и спирального армирующего каркаса рукав сохраняет стабильность формы поперечного сечения при длительной работе под вакуумом, полностью исключая сплющивание или деформацию. По сравнению с традиционными жесткими трубами, данное изделие отличается малым весом, простотой укладки и способностью адаптироваться к сложному рельефу местности. Рукав подходит для широкого спектра задач по водозабору из природных и промышленных источников и является важным элементом систем муниципальной откачки паводковых вод, сельскохозяйственного орошения, промышленного водооборота, аварийного водоснабжения и дренажа инфраструктурных объектов.

Конструкция изделия

1. Внутренний слой для всасывания с высокой пропускной способностью

Изготовлен из гладкой, устойчивой к гидролизу резины; этот слой значительно снижает сопротивление потоку, повышает эффективность забора и транспортировки воды, а также минимизирует потери нагрузки на насос.

2. Эластичный армирующий и несущий слой

Использует перекрестную намотку слоев высокопрочного корда, что эффективно повышает прочность на разрыв и устойчивость к раздиру, укрепляя общую структурную стабильность.

3. Спиральный каркас и защита от сплющивания

Оснащен встроенным внутренним каркасом из стальной спирали — ключевым элементом, обеспечивающим устойчивость к отрицательному давлению и предотвращающим сплющивание или деформацию рукава в процессе всасывания.

4. Атмосферостойкий наружный слой

Обладает устойчивостью к ультрафиолету, старению, истиранию, а также к воздействию высоких температур и влажности; рассчитан на длительную эксплуатацию на открытом воздухе и отличается высокой адаптивностью к условиям окружающей среды.

Основные области применения

1. Проекты водоснабжения: водозабор из рек, озер и водохранилищ; транспортировка воды на большие расстояния.

2. Муниципальные дренажные системы: откачка паводковых вод в городской черте; борьба с наводнениями в сезон дождей; аварийный водоотвод в низинных районах.

3. Сельскохозяйственное орошение: водозабор из ирригационных каналов; подача воды для крупномасштабного орошения. 4. Промышленные системы циркуляции: забор охлаждающей воды для предприятий; циркуляция и транспортировка технологической воды.

5. Аварийное водоснабжение: переброска воды для борьбы с последствиями засухи; временный забор воды для пожаротушения; аварийное водоснабжение при стихийных бедствиях.

6. Строительство: временное водоснабжение строительных площадок; водопонижение в котлованах; отвод строительных сточных вод.

Ключевые характеристики продукта

1. Высокая гибкость и адаптивность: возможность изгиба и складывания; адаптация к сложному рельефу и нестандартным трассам прокладки.

2. Стабильный всасывающий поток: усиление спиральным каркасом обеспечивает стабильную перекачку и высокую скорость потока в условиях отрицательного давления.

3. Малый вес и простота монтажа: легче жестких трубопроводов; удобство транспортировки, укладки, сборки и разДемонтажа.

4. Устойчивость к деформации под отрицательным давлением: эффективное противодействие всасыванию; предотвращение схлопывания или засорения трубы.

5. Атмосферостойкость и долговечность: устойчивость к старению, воздействию солнечных лучей и истиранию; пригодность для длительной эксплуатации на открытом воздухе.

6. Низкие затраты на обслуживание: прочная конструкция и длительный срок службы; значительное снижение расходов на замену и эксплуатацию.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Варианты индивидуального исполнения

Компания JIDONGDA предлагает индивидуальные решения для различных условий эксплуатации: варианты с износостойким полиуретановым (PU) покрытием, конструкции для работы с морской водой, морозостойкие версии (до -40°C), термостойкие усиленные конструкции, антистатические исполнения и шланги пищевого класса. Также поддерживаются фланцевые соединения по стандартам ANSI/DIN/JIS и системы быстроразъемных соединений для интеграции с различным оборудованием.

Основные преимущества продукта

1. Специально разработан для перекачки больших объемов жидкости в режиме всасывания (отрицательного давления); узкоспециализированная конструкция со стабильными рабочими характеристиками.

2. Оптимальное сочетание гибкости и высокой прочности: легкость изгиба и укладки при высокой устойчивости к растяжению и деформации.

3. Универсальность применения: совместимость с пресной, речной и морской водой, промышленной оборотной водой и другими средами.

4. Простота монтажа и эффективность проведения работ: значительное сокращение сроков реализации проектов и снижение трудозатрат.

5. Возможность изготовления по индивидуальным спецификациям для крупных и средних проектов в сфере водохозяйственного и муниципального строительства.

6. Подтвержденный опыт успешного применения в водохозяйственных и муниципальных проектах по всему миру; высокая репутация на рынке.

Примеры практического применения

Пример 1: Проект аварийного водоотвода при наводнении в городе (Центральный Китай)

В одном из городов Центрального Китая во время сезона паводков прошли сильные дожди, вызвавшие скопление больших объемов воды в низинных районах; стандартные трубопроводные системы не справлялись с быстрым отводом воды. В проекте использовались рукава JIDONGDA (диаметром DN300) в сочетании с мобильными насосными станциями высокой производительности. Благодаря высокой гибкости рукава можно было прокладывать по склонам и извилистым участкам без использования дополнительных колен или угловых фитингов. Внутренний спиральный каркас предотвращал сплющивание при длительном всасывании (работе под отрицательным давлением), обеспечивая высокую суточную производительность и стабильную работу. Вся территория была осушена всего за три дня; несмотря на длительную эксплуатацию на открытом воздухе, на рукавах не появилось признаков износа или повреждений, что подтвердило успешное выполнение задачи по ликвидации последствий наводнения.

Пример 2: Проект водозабора и подачи воды с плавучей баржи на водохранилище в провинции Сычуань

При реализации проекта насосной станции на плавучей барже (водохранилище в Сычуани) колебания уровня воды и перемещение баржи создавали риски: традиционные жесткие трубы были склонны к излому, а обычные мягкие рукава — к сплющиванию (деформации) под действием вакуума. В проекте были использованы изготовленные по спецзаказу гибкие всасывающие рукава JIDONGDA большого диаметра, устойчивые к коррозии. Эти рукава свободно деформируются при вертикальных перемещениях баржи, выдерживая нагрузки на растяжение и усталостные напряжения без потери герметичности или необратимой деформации. Гладкая внутренняя поверхность минимизирует потери потока, эффективно повышая производительность насосной станции. Оборудование работает непрерывно и стабильно уже два года без сбоев, обеспечивая надежное и бесперебойное водоснабжение городской территории.

Часто задаваемые вопросы

Вопрос 1: Сплющится ли или деформируется ли рукав JIDONGDA Большого диаметра гибкий рукав для всасывания воды при длительной работе в режиме полного вакуума (отрицательного давления)?

Ответ 1: Нет, этого не произойдет. Изделие имеет встроенный непрерывный спиральный каркас из стальной проволоки в сочетании с несколькими слоями армирования из волокна и проходит строгие испытания на устойчивость к отрицательному давлению перед отправкой с завода. В номинальных рабочих условиях рукав сохраняет свою круглую форму, не сплющиваясь и не подвергаясь необратимой деформации, что позволяет использовать его в режиме длительной непрерывной эксплуатации и обеспечивает стабильную работу насосного оборудования.

Вопрос 2: Подходит ли этот рукав для особых условий эксплуатации, таких как работа с морской водой, низкие температуры или транспортировка питьевой воды?

Ответ 2: Да. Мы предлагаем специализированные решения для различных сценариев: конструкции, устойчивые к воздействию морской воды, для прибрежных водозаборов; ...низкотемпературные версии (до -40°C) для эксплуатации в условиях холода; а также материалы пищевого класса для систем питьевого водоснабжения и пищевой промышленности. Мы также предлагаем изготовление изделий с особыми характеристиками: повышенной стойкостью к истиранию и высоким температурам, антистатическими свойствами, а также с различными типами соединительных фитингов.

Вопрос 3: Каковы преимущества гибких всасывающих рукавов по сравнению с традиционными жесткими трубопроводами с точки зрения общих затрат на проект?

Ответ 3: Преимущества весьма существенны. Во-первых, малый вес изделий исключает необходимость использования тяжелой грузоподъемной техники, что значительно снижает расходы на транспортировку и оплату труда. Во-вторых, высокая гибкость позволяет прокладывать трубопроводы по сложным маршрутам без использования большого количества колен и угловых фитингов. В-третьих, они не требуют создания стационарной инфраструктуры, что делает их идеальным решением для временных или мобильных проектов. В-четвертых, устойчивость к атмосферным воздействиям и коррозии обеспечивает гораздо более низкие затраты на техническое обслуживание в долгосрочной перспективе по сравнению со стальными трубами, что может снизить общую стоимость проекта на 40–60%.
