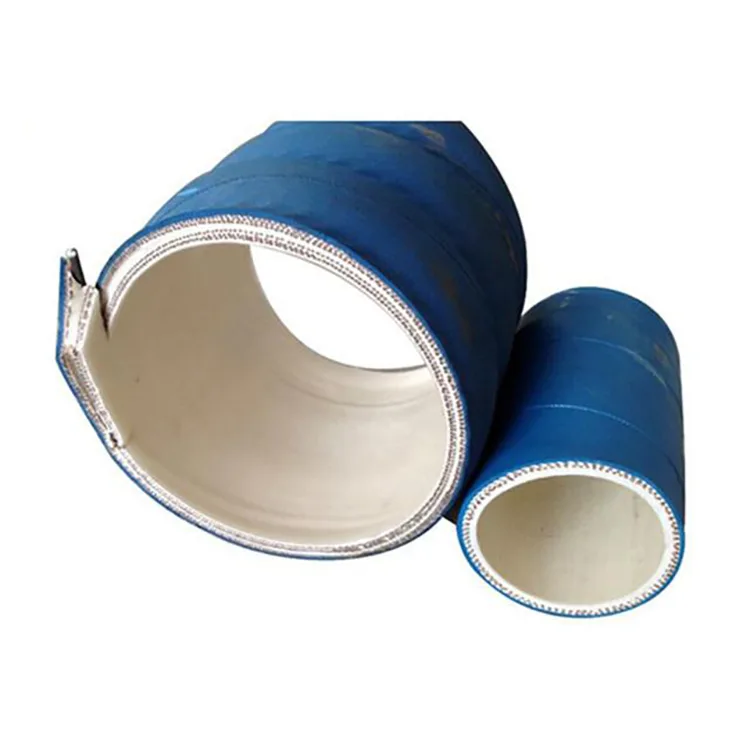

Большого диаметра химически стойкий высокотемпературный рукав

JIDONGDA Большого диаметра химически стойкий высокотемпературный рукав — это высокоэффективная гибкая труба, разработанная специально для экстремальных промышленных условий и подходящая для транспортировки высокотемпературных и высококоррозионных сред. Многослойная композитная конструкция обеспечивает сочетание химической стойкости, термостойкости и высокой гибкости. Эти изделия служат отличной альтернативой жестким металлическим трубам и широко применяются в таких сферах, как химическое производство, транспортировка опасных химических веществ и высокотемпературная очистка, демонстрируя надежность в самых сложных и суровых условиях эксплуатации.

Конструкция изделия и используемые материалы

Изделие имеет многослойную конструкцию, адаптируемую под конкретные требования; выбор материалов осуществляется с учетом типа транспортируемой среды, температуры и давления, что гарантирует структурную стабильность и надежную защиту:

1. Внутренний слой: PTFE/FEP/EPDM (подбирается индивидуально в зависимости от среды; устойчив к коррозии и проницаемости)

2. Армирующий слой: Намотка из высокопрочного волокна + спиральный каркас из стальной проволоки (обеспечивает устойчивость к давлению и деформации)

3. Промежуточный барьерный слой: Композитный барьер, устойчивый к высоким температурам (значительно повышает стойкость к проницаемости)

4. Внешний защитный слой: Износостойкий и устойчивый к УФ-излучению специальный материал (подходит для эксплуатации в суровых условиях на открытом воздухе)

5. Способы соединения: Фланцы, быстроразъемные соединения и нестандартные интерфейсы (совместимы с различным промышленным оборудованием)

Испытания рабочих характеристик и контроль качества

1. Испытание на химическую совместимость: Погружение в серную кислоту, соляную кислоту, растворы сильных щелочей и органические растворители на 72–240 часов; отсутствие набухания, разрушения или утечек.

2. Испытание на термостойкость: Выдерживает температуры от -40°C до 180°C; выдерживает более 50 циклов перепада температур без расслоения, хрупкого растрескивания или затвердевания.

3. Испытание на давление/разрыв: Стандартное рабочее давление 0,6–1,6 МПа; давление разрыва более чем в три раза превышает рабочее, что обеспечивает высокий коэффициент запаса прочности.

4. Испытание на стойкость к старению: Успешно проходит тесты на устойчивость к воздействию УФ-излучения и озона; на внешнем слое не образуются трещины и не происходит меление.

Пример практического применения

Крупное отечественное металлургическое предприятие использовало стандартные рукава для транспортировки высокотемпературных кислых охлаждающих жидкостей, содержащих серную кислоту. Эти рукава часто трескались и протекали, что приводило к простоям оборудования и высоким ежегодным затратам на техническое обслуживание.

Предприятие начало сотрудничество со специализированным производителем JIDONGDA для изготовления по индивидуальному заказу рукавов большого диаметра (DN300) с футеровкой из ПТФЭ (тефлона), предназначенных для транспортировки агрессивных сред при высоких температурах (165°C) и давлении (1,0 МПа). С момента установки рукава стабильно эксплуатируются более 12 месяцев без утечек и повреждений; время простоя оборудования сократилось на 90%, а расходы на техническое обслуживание снизились на 75%. Кроме того, высокая гибкость рукавов упростила схему трубопроводов для печного оборудования, значительно снизив сложность монтажа.

Производительность и Модельные характеристики

1. Испытания эксплуатационных характеристик

2. Таблица моделей и технических характеристик

Основные области применения

Подходят для широкого спектра промышленных задач, связанных с высокой коррозионной активностью, высокими температурами и большими расходами сред: транспортировка кислотных и щелочных химикатов; трубопроводы для оборудования тонкого органического синтеза; транспортировка высокочистых фармацевтических сред; подача агрессивных металлургических охлаждающих жидкостей; промышленные системы высокотемпературной очистки; отвод агрессивных сточных вод; перекачка химикатов на судах и морских платформах.

Ключевые преимущества продукта

1. Двойная стойкость к внешним воздействиям: Выдерживает как высокие температуры, так и сильную химическую коррозию; подходит для сложных условий эксплуатации с использованием смешанных сред.

2. Высокая пропускная способность: Конструкция большого диаметра отвечает требованиям промышленного производства к высоким расходам сред, повышая эффективность технологического процесса.

3. Многослойная защита от проницаемости: Композитная барьерная структура предотвращает проникновение рабочей среды через стенки и продлевает срок службы изделия.

4. Простота монтажа: Высокая гибкость и пластичность; заменяют громоздкие жесткие трубопроводы, снижая затраты на проектирование и монтаж.

5. Стойкость к старению и долговечность: Подходят для длительной эксплуатации в суровых условиях на открытом воздухе, включая воздействие высоких концентраций озона и интенсивного УФ-излучения.

6. Широкие возможности индивидуализации: Возможность адаптации технических характеристик (тип среды, температура, давление, диаметр трубы) под конкретные требования заказчика.

Упаковка и доставка

Промышленная упаковка включает стальной каркас для фиксации и защитную антикоррозийную/влагостойкую пленку, предотвращающую деформацию или повреждение при транспортировке. Доступны различные способы доставки: морские перевозки, специализированная проектная логистика и контейнерные перевозки. Стандартный срок поставки составляет 10–30 дней и может варьироваться в зависимости от характеристик продукции и объема заказа. Мы принимаем заказы на изготовление нестандартных изделий по индивидуальным проектам.

Часто задаваемые вопросы.

Вопрос 1: Может ли устройство Большого диаметра химически стойкий высокотемпературный рукав непрерывно транспортировать высокотемпературные концентрированные кислотные среды при температуре 170℃?

О1: Да. Для высокоагрессивных сред с высокой температурой (например, концентрированной серной или соляной кислоты) мы предлагаем специальные составы футеровки из PTFE или FEP, рассчитанные на длительную непрерывную эксплуатацию при 170°C. Эти изделия успешно прошли испытания на погружение в сильные кислоты (в течение 240 часов) и термоциклирование без признаков разрушения или утечек. Для работы со слабоагрессивными кислотами и щелочами при температуре ниже 120°C доступны варианты с футеровкой из EPDM.

В2: Каков максимальный диаметр труб, изготавливаемых по индивидуальному заказу? Используются ли стандартные фланцевые соединения?

О2: Мы предлагаем шланги большого диаметра (от DN50 до DN600), изготавливаемые по индивидуальному заказу. В качестве стандарта используются фланцевые соединения, однако возможна установка быстроразъемных муфт и резьбовых фитингов, что позволяет подключать шланг непосредственно к клапанам различного оборудования без использования дополнительных переходников.

В3: Каков срок службы изделия по сравнению со стандартными шлангами при эксплуатации на открытом воздухе в контакте с агрессивными химическими сточными водами?

О3: В идентичных условиях эксплуатации на открытом воздухе (воздействие УФ-излучения и высокоагрессивных сточных вод) многослойные композитные шланги JIDONGDA служат в 3–5 раз дольше, чем стандартные однослойные резиновые шланги. Благодаря непроницаемому внутреннему слою и устойчивому к старению внешнему слою изделие эффективно предотвращает проникновение рабочей среды, а также поверхностное меление и растрескивание, что существенно снижает частоту замены оборудования и сокращает эксплуатационные расходы.
